GibbsCAM车铣复合加工编程应用

发布时间:2012-10-01 来源:Cimatron
车铣复合机床的发展,也对CAM软件提出了更多的要求,复杂的车铣复合设备用传统的手工编程是很难实现的,并且效率很低。很多传统的以铣削为发展方向的CAM软件也是无法完成这种类型的编程。而GibbsCAM软件顺应机床发展形势,支持这些多主轴、多刀塔的车铣复合设备。本文就以一个带Y、C轴的车铣复合的加工实例,向大家介绍GibbsCAM软件在车铣复合加工过程中如何利用Y、C轴来加工槽和孔。

    ●切换好平面以后呢,我们需要提取U形槽和孔加工的特征:

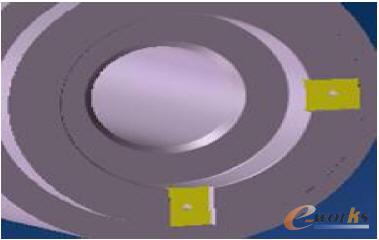

    1.选中要加工的面:

选中要加工的面

    图4 选中要加工的面

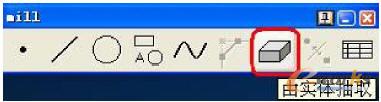

    2.使用实体特征抽取功能:

使用实体特征抽取功能

    图5 使用实体特征抽取功能

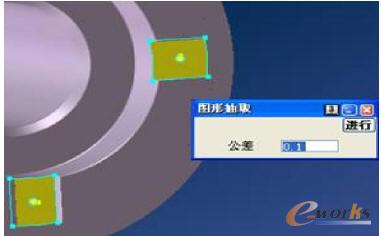

    3.抽取出被加工面的边界线:

抽取出被加工面的边界线

    图6 抽取出被加工面的边界线

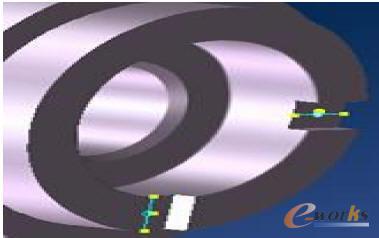

    4.进行部分曲线修整:

曲线修整

    图7 曲线修整

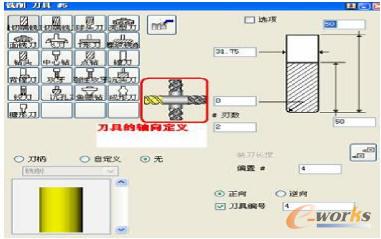

    ●点击屏幕右上角工具栏中的刀具对话框,进行C轴加工的刀具设置:

刀具设置

    图8 刀具设置
