GibbsCAM车铣复合加工编程应用

发布时间：2012-10-01 来源：Cimatron

关键字：GibbsCAM 车铣复合加工编程加工

收藏好文推荐打印

车铣复合机床的发展，也对CAM软件提出了更多的要求，复杂的车铣复合设备用传统的手工编程是很难实现的，并且效率很低。很多传统的以铣削为发展方向的CAM软件也是无法完成这种类型的编程。而GibbsCAM软件顺应机床发展形势，支持这些多主轴、多刀塔的车铣复合设备。本文就以一个带Y、C轴的车铣复合的加工实例，向大家介绍GibbsCAM软件在车铣复合加工过程中如何利用Y、C轴来加工槽和孔。

●拖动该刀具和轮廓加工策略到工艺表中进行加工参数设置：进到点位置、加工起始点以及刀具转速和进给，需要说明的是在GibbsCAM编程中，每个操作都需对应相应的CS系统，否则算出来的程序是不对的，所以还需要在选择一下“加工坐标系统”。

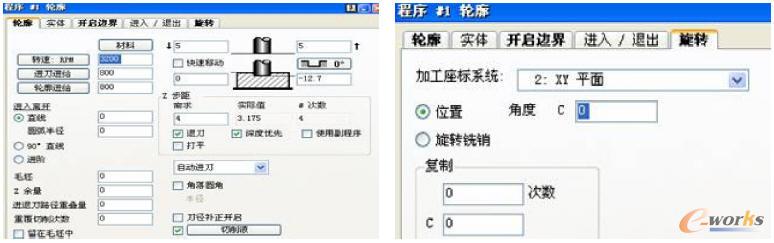

图9 加工参数设置

●采用同样的方式编写钻孔的程序：

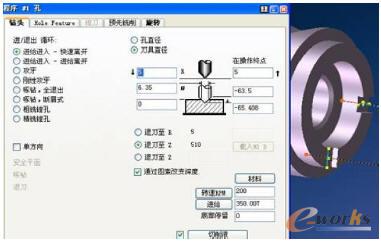

图10 编写钻孔程序

●操作仿真结果：

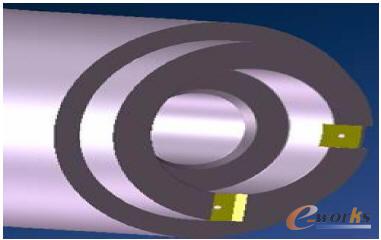

图11 仿真结果

●以上是C轴加工的结果，还有一个是圆柱面上的一个U形槽，这个U形槽采用常用的立铣刀来做也是可以的，但是我们通过图形也可以看出，立铣刀做的结果没有成型刀做的那么理想，所以我们可以采用成型刀来加工这个U形槽，同上面操作还是一样的，首先建立一个坐标系统CS：

●首先点击坐标系统图标，然后点击：“新建坐标系统”可以自己定义一个新的CS。

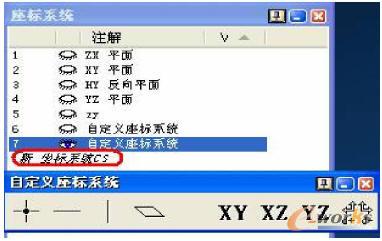

图12 新建坐标系统CS

共5页
