基于三维造型的收音机上盖注塑模具CAD/CAM

3 三维软件下的数控加工编程

    一般的三维设计软件都提供了性能较为完善的数控加工编程模块，如Pro/E软件中的数控加工编程模块Pro/NC，就集合了数控钻、车、铣等多样编程功能，而且这些编程的加工环境也与实际的加工情况完全符合。为了保证加工精度和工件的找正装夹，可以在机床中灵活设置不同的工件坐标系。同时也可灵活进行机床和工件坐标系的设置，在不同工序之间可以设置不同的工件坐标系，便于工件的找正装夹，保证加工精度。

    如图2所示为Pro/NC中一般典型的数控加工编程过程图。首先根据加工工件的相关要求（如技术、工艺等）建立加工模型，并且在Pro/NC的数据库中存放将要实际加工程序的操作参数和环境参数，然后设置加工刀具将要加工的路径参数，这将依据工艺参数、切削参数、加工路线及辅助功能等进行确定。最后数控机床将依据Pro/NC获得的实际加工刀具路径，采取相应的代码进行加工。

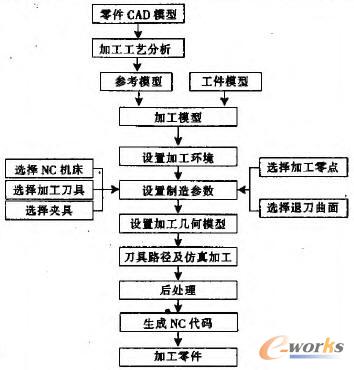

    图2 Pro/E下的数控编程过程图

4 设计收音机上盖注塑模具流程

    4.1 收音机上盖三维注塑模型的建立

    由于收音机上盖中的曲面较多，通过Pro/E软件的曲面造型、拉伸剪切、阵列、合并、加厚等一系列命令，建立如图3、图4所示的实体模型。

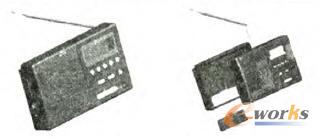

    图3 收音机上盖三维图

    图4 收音机上盖塑件三维图
