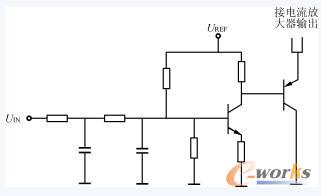

如果需要更好的特性或需要运行在宽范围,可以用图6的电路,这个电路将根据线电压反向调节箝位电压。
图6 具有输入电压补偿的电流放大器箝位电路
每个电流脉冲都使磁芯复位以克服磁芯饱和的方法,除了改进外电路还可以改进电流检测电路。一般利用电流检测电路自复位,即利用磁芯中存储的能量和电流互感器的开路阻抗在短时间内产生足够的伏秒积来复位。但当占空比大于50%,特别是接近100%时,可能没有足够的时间来使磁芯复位,这时除电流放大器输出箝位外,还可以采用强制复位电路。
强制磁芯复位的电路很多,如使用附加线圈或中心抽头的线圈,但最简单的方法是采用图7、图8所示电路来强制磁芯复位。脉冲电流来时强制复位电路和自复位电路的工作没有差别,当复位时从VCC通过Rr来的电流加入磁芯复位电流,寄生电容快速充电,副边电压反向,伏秒积增加,磁芯复位速度加快。如果需要得到负的检测电压而又不想用负电压强制复位时则用图8所示电路。
图7 检测正电压的强制复位电路
图8 检测负电压的强制复位电路
对于电流检测电路磁芯复位还要考虑的一个因素是副边线圈的漏电感和分布电容。为了减小损耗,一般选择匝比较大的电流互感器,但匝比大,副边线圈的漏电感和分布电容大。漏电感影响电流上升和下降的时间,分布电容则影响电流互感器的带宽。并且在磁芯复位时,副边电感和分布电容谐振,如果分布电容大,则谐振频率低,周期长,那么在占空比大、磁芯复位时间短时,副边线圈就没有足够的时间来释放能量使磁芯复位了。所以应尽量不选择匝比太大的电流互感器。
4 电流互感器的下垂效应
电流互感器副边的脉冲电流要减去电流互感器绕组上的脉冲电压在副边产生的一个从零开始随时间线性增长的磁化电流,才等于检测电阻上的电流,该磁化电流的大小为:
式中:US——副边电压;LS——副边电感;n——Ns/Np;Δt——电流波脉宽
刚开始时副边电流是原边电流的n倍,但随时间增加,磁化电流加大,副边电流下降得很厉害,这就是电流互感器的下垂效应。所以为了得到较大的副边检测电压不应完全靠增加检测电阻Rs的值来实现,也要靠减小副边下垂效应来增加副边的脉冲电流,同时Rs的值大也将使磁芯复位困难。
如式(1)所示,副边电感值越大,下垂效应越小;匝比越小,下垂效应也越小,但最好不要靠减少副边的匝数来减小匝比,因为这将使副边的电感减小了,应在空间允许的情况下增加原边匝数来减小匝比。
5 实验结果
在功率因数校正电路中,使用如图4所示的检测电路,并采用如上所述防磁芯饱和及减小下垂效应的措施,在电流互感器的变比为1∶50,副边电感为30mH,取副边电压为2V,电流波脉宽为5μs时,得:相对于十多安培的检测电流,该电流下降效应并不明显。
6 结语
电流检测在电流控制中起着重要的作用,电流检测分为电阻检测和电流互感器检测。为了减少损耗,常采用电流互感器检测。在电流互感器检测电路的设计中,要充分考虑电路拓扑对检测效果的影响,综合考虑电流互感器的饱和问题和副边电流的下垂效应,以选择合适的磁芯复位电路、匝比和检测电阻。
