DNC系统在航天制造企业的实施和应用

    3.2系统的硬件组成

    从图1可以看出，系统中除了数控加工设备、用户终端、服务器和必需的网络接入设备和网络线路以外，主要硬件设备就是单串口服务器。每一个单串口服务器对应一台数控加工设备，安装在机床控制柜或控制面板箱内，其一端通过RS232接口与数控机床的串口相连接，另一端通过RJ45接口直接利用屏蔽双绞线连入局域网。

    在我厂的DNC系统中，我们选用的是世界著名工控产品——MOXA DE211型单串口服务器，该产品具有稳定、可靠及抗浪涌的功能。

    3.3系统的软件组成及其功能

    系统的软件由三部分构成：

    ·CIMCO DNC-Max V5  功能强大的DNC通讯系统

    ·CIMCO Edit V5  高效、灵活的数控程序编辑器

    ·CIMCO NCBase V5 高端数控程序管理系统

    这三个部分无缝集成为一个整体，分别负责着机床通讯、程序编辑和程序管理。

    CIMCO DNC－Max Server是系统的核心，运行在系统的Windows2000服务器上，负责数控机床的联网和程序的传输，程序的上传和下载只需要机床操作人员在机床操作面板上直接完成，服务器无需人看管，它能自动响应机床端发来的指令；可以实现多台机床同时调用、同时在线加工，如图2所示 。

    CIMCO Edit是一套可以对程序进行数据编辑、数据处理、文件的智能比较、DNC传输和三维刀位轨迹仿真的应用程序，如图3所示。

图2  CIMCO DNC-Max 工作界面

图3  CIMCO Edit 工作界面

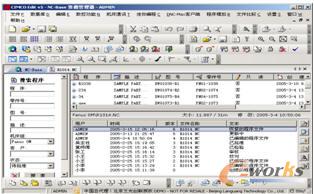

    CIMCO NCBase 是一套高端数控程序管理系统，运行于Windows2000服务器上。它可以对数控程序的各种信息，如程序号、图号、零件号、机床、用户信息等进行管理；也可以对程序注释、刀具清单、程序结构、数码图片等与程序相关的信息进行关联管理。还可以进行完善的人员权限与流程签署设置（不同的人员设置不同的权限，如：编辑、修改、批准、上传、检验等）；并可自动备份，程序每修改一次，都按不同的版本形式自动备份；各版本之间还可以进行比较，发现不同之处。自动产生管理记录（包括：创建时间、创建人、修改删除时间，以及修改人等信息），具有良好的可追溯性。如图4所示。

图4 CIMCO NCBASE 工作界面
