Altium原理图绘图工具以及电气连接工具（二）

    3. 按下空格键旋转或按下X 或Y 键做翻转.

    4. 左键确定port 一端的位置拖移鼠标设定Port 的长度在按下左键完成Port.

    5. 右键停止放置ports.

    Note : 连接端口的方向将会自动定义,主要基于连接的网络特性.请将Preference 中General下的Port Direction 选项使能.

    Parts

    ·当选择Place 》Part (PP) 或点击放置器件工具按钮, 会显示摆放零件对话框. 你可以在零件库参照名字段中输入零件名称或点击Browse按键(…) 来增加必要的零件库。

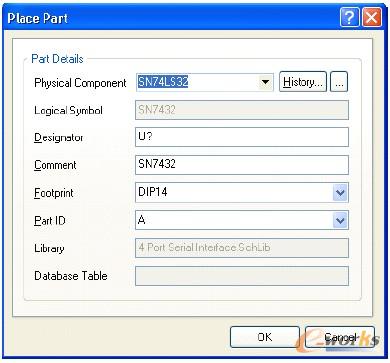

图34. 放置元器件对话框

    ·零件也可以利用在线路图零件库中Place按键来放置

    ·当摆放零件时是依据工作格点，也可以利用G 来变更工作格点的设定，如可以把格点设为1，5，10。

    Sheet Symbols

    ·使用页面符号可以把原来的设计分割成多个图纸页面.

    ·每一个页面符号代表项目中其它的一张原理图.

    ·页面符号的名称是所代表图纸的描述名称.

    ·页面符号的文件名称必须和它代表原理图文件相同.一个项目中所有的图纸应该在同一个路径下.

    ·当改变页面符号的大小要确定它的边是否落在工作格点上，以确保导线可以连接到页面符号上.

    摆放页面符号：

    1. 选择页面符号图标工具按钮或执行Place 》Sheet Symbol (PS).

    2. 按下Tab设定叶面符号的名称以及文件名.

    3. 点击左键确定左上角的位置

    4. 点击左键确定右下角的位置.

    5. 右键结束指令.

    Note : 页面符号连同输入输出端口可以通过指令来创建,指令为Design 》Create Sheet Symbol From Sheet or HDL. Synchronize Sheet Entries and Ports， 指令(可在设计菜单或是右键选择菜单找到此指令) 可以同步页面符号输入输出端口与底层图纸的连接端口。

    Sheet Entries

    ·页面输入输出端口使用在页面符号中，如果你需要使用层次电路设计可以以使用此对象连接底层电路连接端口.

    ·每一个页面输入输出端口需要与底层连接端口匹配.

    ·当建立网络表或是电气规则检查时利用Sheet Symbols / Port Connections来定义网络名称.

    放置页面符号输入输出端口:

    1. 选择放置页面输入输符号工具按钮或执行Place》Add Sheet Entry (PA).

    2. 在页面符号上点击左键确定Sheet Entry 的位置.

    3. 按下Tab设定sheet entry 相关属性

    4. 在名称上点击下拉选项可显示在图纸上已有的网络名称.

    5. sheet entry 的位置可以是页面符号任何一条边上

    6. 右键结束指令.

    Note: 在DXP 》 Preferences 》 Schematic 》Graphical Editing对话框中包含一个选项Place Sheet Entries Automatically. 其默认值是关闭的。这是一个有用的功能，它可以在页面符号之间相互连接时自动放上sheet entries.

    Off Sheet Connectors

    Off Sheet 连接器使用在网络跨接多个图纸对象，而且这些图纸都是通过同一个页面符号的输入输出端口连接起来的.成功连接的特殊网络跨过两张或以上的图纸，每张图纸上的Off Sheet连必须指定相同的网络名称. Off Sheet 连接器主要是从ORCAD 导入到Altium 的。

    1. 选择Place》 Off Sheet Connector (PC).

    2. 按下Tab设定Off Sheet 连接器属性.

    3. 点击左键放置Off Sheet，右键结束指令.

    Note :Off Sheet连接器的主要功能是针对Orcad 原理图转换的. 如果你用Altium Designer 设计原理图也需要将原理图转换为Orcad 格式, 那你就可以使用Off Sheet 连接器。

    Junctions

    ·这软件会自动产生节点在有效的连接点上，包括‘T’型连接状况及导线跨过引脚端点。十字交叉不会自动添加连接点。

    ·十字交叉可以通过添加手动交叉点强制连接，手动节点可以从选择Place 》Manual Junction (PJ)，当十字基准线上出现一个连接标记（红点）时，点击左键摆放节点。

    ·自动节点显示设定是在属性设置(Tools 》 Schematic Preferences) 的Compiler栏下.

    Parameter Sets

    一些对象不支持直接定义参数，如导线,总线。增加参数到这些对象需要放置一个参数设定对象。PCB 设计规则也可以使用参数设定对象增加到导线(网络)或总线，这些规则定义通过同步操作传递到PCB 里。

    1. 选择Place 》 Directives 》 Parameter Set.光标上出现一个directive symbol .

    2. 按下TAB 在参数对话框设定参数.按下Add 按钮在参数属性对话框增加参数.

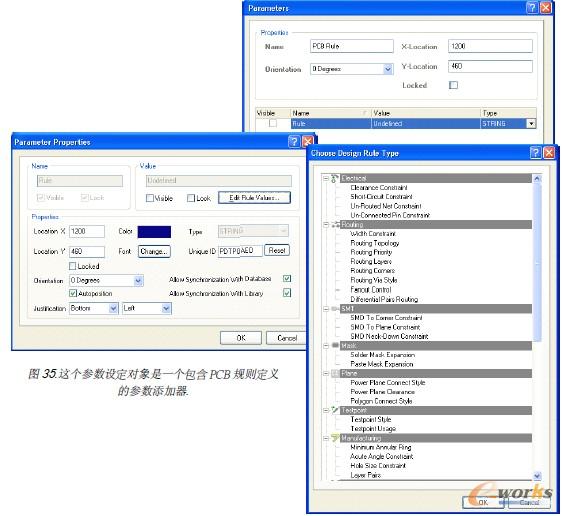

图36. 参数对话框

    3. 确定指示符号位置，指示端要碰触到导线或总线，点击左键放置。

    4. 右键结束指令.

    Note: PCB 布线规则也是一个参数设置对象，放置PCB布线规则作为独立菜单选项保留在一些早期的版本中。

    Compile Mask

    ·它的放置方式与批注相似，可以折叠或展开。这个功能并不只提供给你要将某区域不做ERC 检查显示而已，只要的是它可以将原理图工作领域中的仿真源掩盖起来。

    ·放置compile mask：

    1. 选择选单Place 》 Directives 》 Compile Mask.

    2. 按下Tab 设定compile mask.

    3. 点击左键确定左上角位置.

    4. 点击左键确定右下角位置.

    5. 右键结束指令.

    No ERC Marker

    ·摆放一个No ERC 符号在电路节点上将对摆放的点禁止警告和错误报告. 这个标记不会打印出来。

    ·选择Place No ERC工具图标按钮或是Place 》 Directives 》 No ERC.点击摆放No ERC 在零件管脚上或是已存在的ERC 标记上，按鼠标右键结束此指令。

    7.2.3 练习–原理图电气对象

    1. 开启Electrical Objects.SchDoc 文件，此文件在此路径Altium Designer Summer 08\Examples\Training\ Practice Documents 下，然后练习摆放任意的电气对象到原理图上.

    2. 选择到这些对象并试着移动它们.

    3. 双击某些对象并显示或修改对象属性.

    4. 关闭此档案并且不要存盘.
