Altium原理图绘图工具以及电气连接工具（一）

 Altium历史，以及产品介绍

DXP系统平台介绍

Altium Designer 设计环境

从PROTEL到Altium Designer

原理图编辑基础

7.1 原理图绘图工具

    7.1.1 概要

    ·在Utilities 工具列中可使用绘图工具的对象，如要开启或关闭Utilities工具列可在View》 Toolbars 》Utilities.

    ·绘图工具按钮在Place 》 Drawing Tools除了Paste Array之外(Edit 》Paste Array)绘图工具列的功能可以透过选单内Place 》Drawing Tools menu, 除了Paste Array (Edit》Paste Array)之外.

    ·当在摆放对象时按下tab 键可以编辑对象属性。左键双击也可编辑所放置对象的属性.

    ·当对象被选中时名称会显示出来

    ·当在这指令操作中,在还没有放弃当前指令时你可以选择其它指令,只要你会用快捷键.这是一个强大的功能, 称为重入编辑, 将可以大大的增加生产力.

图22 绘图工具

    7.1.2 绘制原理图绘图对象

    文件Objiects.SchDoc 中的所有图形对象都可以在Altium Designer\Examples\Training\Practice Documents folder.文件夹下面找到这些摆放对象的描述如下:

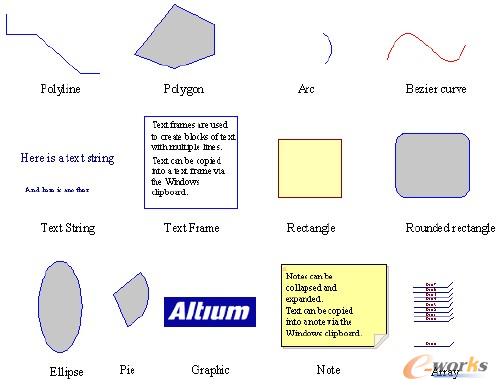

图23. 原理图绘图对象

    Lines

    画线:

    1. 选择画线工具按钮或Place 》Drawing Tools 》Line.

    2. 点击左键开始执行画线

    3. 在画的过程中点击左键增加拐点,可利用backspace 键删除最后一个拐点

    4. 点击右键可结束此条线

    5. 再点一下右键可结束此指令

    Polygons

    画多边形:

    1. 选择放置多边型工具按钮或执行Place 》Drawing Tools 》Polygon.

    2. 点击左键放置多边形的各端点

    3. 点击右键结束多边形.

    4. 再次点右键结束指令.

    5. 将Draw Solid选项取消后多边形不会填充.

    Arcs

    画圆型:

    1. 选择Place 》Drawing Tools 》Arc 选单指令.

    2. 点击左键确定圆心位置.

    3. 点击左键确定圆半径.

    4. 点击确定圆弧开始点及第二次点击确定圆弧结束点.

    5. 点击右键结束指令.

    Elliptical arcs

    画椭圆形弧线:

    1. 选择放置椭圆形弧线工具按钮或者执行Place 》Drawing Tools 》Elliptical Arc.

    2. 点击左键确定弧线中心位置.

    3. 点击左键确定X-半径.

    4. 点击左键确定Y-半径.

    5. 点击左键确定弧线起始点,再点击左键确定弧线结束点.

    6. 点击右键结束指令.

    Bezier curves

    最适合画贝赛尔曲线的是这条曲线利用鼠标来确定曲线各点的位置.

    画贝赛尔曲线:

    1. 选择放置贝赛尔曲线工具按钮或执行Place 》Drawing Tools 》Bezier.

    2. 点击左键确定第一曲线控制点.

    3. 点击左键确定第二控制点.

    4. 点击左键确定第三和第四控制点.

    5. 继续点击左键确定更多的控制点.

    6. 点击右键结束指令.

    7. 重新修改曲线形状,点击曲线的一个端点移动、增加（按INSERT 键）或删除新控制点.

    Annotation (Text)

    放置单行文字:

    1. 选择放置文本工具按钮或执行Place》Text String.

    2. 按下Tab设定文字字体.你可以从文字下拉选项中增加特殊字符串, 如日期和文档信息.。这个主题包含的一些详细内容在原理图培训章节中.

    3. 点击左键放置文字.

    4. 右键结束指令.

    字符串可以通过选择并再一次点击高亮后进行编辑。

    Text frames

    文本框用来放置文字段落在原理页面上。

    放置文本框：

    1. 选择放置文本框工具按钮或执行Place 》Text Frame.

    2. 按下Tab键设定Text Frame.相关属性

    3. 点击左键确定左上角位置，再点击左键决定右下角位置.

    4. 右键停止摆放文本框.

    下面的指令可用在编辑文本框的时候使用:

表6. 文本框指令摘要

    剪切,复制和粘贴指令都可一应用在Windows 剪贴板中， 剪贴板也可以从其它应用软件中载入文字信息。

    Rectangles

    放置矩形方块:

    1. 选择放置矩形方块工具按钮或执行Place 》 Drawing Tools 》 Rectangle.

    2. 点击左键确定左上角.

    3. 点击左键确定右下角.

    4. 右键结束指令.

    Rounded rectangles

    圆角矩形方块是一个带有圆弧角的矩形。圆角矩形方块对话栏中可设定圆弧的X-半径和Y-半径.

    放置圆角矩形方块：

    1. 选择放置圆角矩形方块工具按钮或执行Place 》 Drawing Tools 》Rounded

    Rectangle.

    2. 按下Tab设定圆角矩形方块相关属性.

    3. 点击左键确定左上角再次点击左键确定右下角.

    4. 右键结束指令.

    Ellipses

    使用这指令来画圆较适合。放置椭圆：

    1. 选择放置椭圆工具按钮或执行Place 》 Drawing Tools 》Ellipse.

    2. 点击左键摆放椭圆中心点.

    3. 点击左键确定X 半径大小.

    4. 点击左键确定Y 半径大小.

    5. 右键结束指令.

    Pie charts

    放置椭圆分格图表:

    1. 选择放置椭圆分格图表工具按钮or Place 》Drawing Tools 》Pie Chart.

    2. 点击左键确定分格图表中心点.

    3. 点击左键确定分格图表半径.

    4. 点击左键确定第一个边再点击左键确定第二个边.

    5. 右键结束指令.
