飞机装配工艺三维数字化设计

发布时间：2015-07-22 作者：惠巍沈波胡保华惠飞郭玲玲来源：互联网

关键字：数字化设计装配工艺分离面划分物料清单

收藏好文推荐打印

文章介绍了通过飞机产品工艺分离面划分、物料清单重构、工艺仿真验证以及三维装配指令的编制等工艺设计过程，实现了飞机装配的三维数字化设计。

3.2.2 逐层工艺仿真验证

在工艺划分的同时，为确定其分离面划分的合理性，对整个划分过程进行仿真验证，同时为避免人员资源的浪费，预先通过工艺评审，划分需要在软件中进行仿真验证和不需要仿真验证的部分。

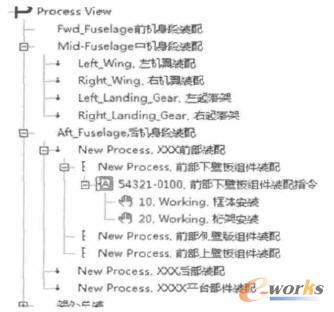

图6 数据连接

图7 顶层MBOM

在整个顶层工艺划分过程中，将每次划分的结构在DELMIA中进行仿真验证，大部件级仿真验证用以确定整体大部件是否可以完成全机总装过程，部件级仿真验证用以确定部件级工艺分离面的划分是否合理、正确，将仿真验证的结果进行输出生成仿真验证报告，反馈至工艺分离面划分的整个过程，对划分进行优化改进，如图8所示。

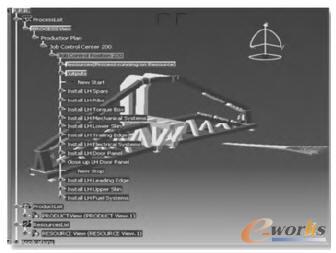

图8 顶层仿真验证

在DELMIA系统中完成的工艺划分具有三维界面划分的优势，与传统会议讨论或者经验划分相比，更具有划分直观、调整方便的优点。
