标准件模型的自动化检查方法研究

四、程序运行

    在CATIA窗口中载入标准件文件（这里以HST21为例），点击”工具”菜单中的“宏”命令（图5），弹出“模型检查“的宏（图6），点击“运行“，启动模型检查程序。

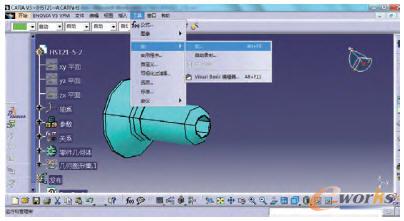

图5 CATIA中调用宏命令

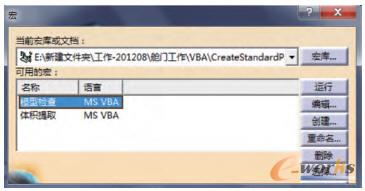

图6 宏命令运行窗口

    在结构树上选择设计表文件，系统弹出模型检查模块，并对模型进行更新检查（图7）。模型检查完毕，弹出对话框，显示模型没有错误（图8）。

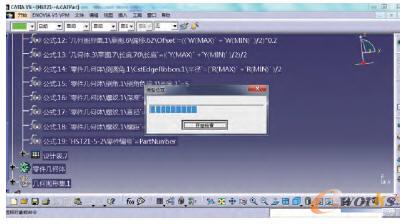

图7 模型检查窗口

图8 结果提示窗口

    将构型4（图9中第5行）中的模型圆角尺(MAX)尺寸由0.025in改成2.5in，运行程序。由于圆角尺寸过大，模型更新会出现错误，因此当程序完成检查后会出现错误提示窗口（图10）。

图9 设计表文件

图10 错误提示窗口

五、结语

    基于CATIA的二次开发技术，通过编写少量的代码即可实现标准件模型的自动检查功能。本文选用的标准件实例中包含2500多种构型，程序能在两分钟内完成模型检查工作，大大提高了模型检查的效率。同时，本程序能够逐个检查标准件构型的正确性，相比于传统的抽查方式，大大提高了检查的完整性和准确率。本程序可广泛用于标准件库的模型检查中，具有操作简单、效率高且准确性高等多方面优点。
