基于CAE软件——FEKO的甚低频发信台电磁环境研究

1 引言

    电磁环境研究的目标是针对一切电磁辐射项目而言的。本文的研究对象为美国Cutler甚低频发射天线，其利用甚低频电磁波传播稳定、衰减较小以及对海水有一定的穿透能力的特点，担负着水下通信指挥的业务。

    由于美国Cutler对潜通信发射天线结构庞大，发射功率巨大，在天线的近区能产生很强的电磁场，因此，研究和分析天线近区感应场的分布，对电磁环境研究和评价工作具有重要意义。

    随着环境保护意识的增强，人们对暴露在电磁场中可能危及健康状况的问题极为关心。国内外现行的有关电磁环境评价标准主要有以下几种。中国国家标准GB8702-1988电磁辐射防护规定，规定了频率大于100kHz的职业、公众照射导出限值，但是缺少对100kHz以下限值的规定；IEEE C95.1-2005标准由美国国家标准协会（ANSI）和美国电子电气工程师协会（IEEE）共同制定，标准采用了两套独立的限值体系，分别基于电刺激效应和热效应，频率范围分别为3kHz~5MHz和100kHz~300GHz；ICNIRP-2010导则由国际非电离辐射防护委员会（ICNIRP）制定，频率范围覆盖1Hz~300GHz。本文拟采用的标准为ICNIRP-2010导则，按照ICNIRP2010，职业、公众照射导出限值如表1和表2，图1和图2所示。

表1 职业照射导出限值

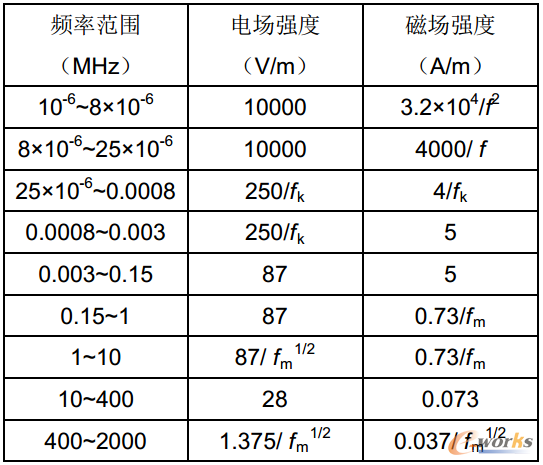

表2 公众照射导出限值
