鞋业建模应用：三维CAD快速绘制高跟鞋

    第五步，在XY面插入草图6绘制图16所示的图形；在XZ面插入草图7绘制图17所示的曲线，注意曲线的两端要长出草图6的两端；退出草图，点击拉伸——基体，拉伸草图7，形成曲面1，曲面宽度要宽出草图6的宽度；点击线框——投影到面，将草图6投影到曲面1，方向为Z轴方向，如图18，隐藏曲面1；以3点方式创建基准面2，3点为图19所示的部位。

鞋面草图设计

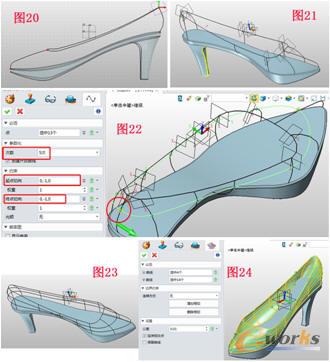

    第六步，在基准面2上插入草图8，用相交曲线的方式设置参考点，如图20，并用曲线连接；同理，用3点方式多创建几个基准面并插入草图，绘制曲线，如图21；点击线框——通过点绘制曲线，起点在图22所示的部位开始，依次通过所示曲线，最终形成闭合曲线。参数中，次数选择5，这样曲线更加顺滑，起点和终点的切向为Y轴负方向，如图22，同样的方法在绘制一条曲线，绘制的曲线越多，最终的曲面越平滑；用U/V曲面功能创建曲面，如图24。注意选择竖直方向的曲线时，先将过滤器设置成“曲线”，这样不容易出错。点击造型——抽壳，选择鞋帮部分的曲面，选择合适的厚度，然后把开口部分的边缘进行圆角处理。

鞋帮设计

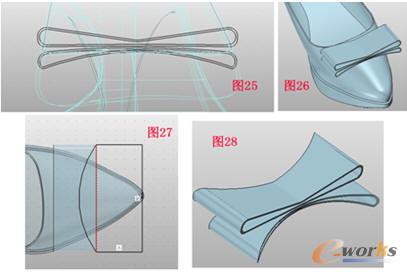

    第七步，在YZ面插入草图9，绘制图25所示的图形；退出草图，点击拉伸——基体，拉伸草图9，效果如图26；在XY面绘制图27所示的图形，退出草图后，用拉伸的减运算拉伸草图9，注意，先隐藏其余的造型再拉伸，以免减到其它造型。同理，将蝴蝶结的上半部分也进行减除，并用移动的动态移动调整蝴蝶结上下部分的位置，效果如图28。

蝴蝶设计

    第八步，在YZ面插入草图10，绘制图29所示的矩形；退出草图后拉伸草图10，并把拉伸后的造型进行圆角处理；用动态移动工具移动整个蝴蝶结到合适的位置，如图30。最后，用视觉样式对造型设色，效果图如下。

造型设色

    曲面造型是鞋类产品设计中必不可少的高级功能点，也是鞋类企业三维CAD设计师必须掌握的技能，但对于初学者来说，要找到容易入门的曲面建模实例并不简单。三维CAD中望3D的实体和曲面建模技术，功能强大，易学易用，如今已成为主流的三维设计软件。为了让大家更好地熟悉掌握中望3D的功能应用，及获得更精彩的三维CAD设计技巧，中望3D推出了全新精编实战教程，想高手速成就来这里：http://www.zw3d.com.cn/special/zhuanqu/list-103.html，还有丰厚奖金等你拿！本文的图纸下载链接：http://www.zwcad.com/community/thread-25658-1-1.html
