鞋业建模应用：三维CAD快速绘制高跟鞋
本文用三维设计中望3D举例演示说明如何快速三维建模绘制鞋业产品高跟鞋，轻松解决灵活设计与节省企业时间成本。

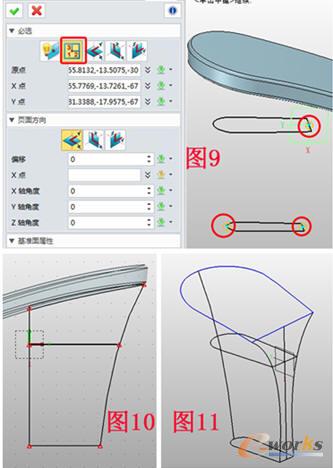

第三步，创建基准面1，选择3点方式，以图9所示的3个点建立平面，并在此平面上插入草图5，点击参考——曲线相交，设置参考点，分别用圆弧和直线将参考点连接，如图10；退出草图，点击线框——通过点绘制曲线，将图11所示，通过角绘制曲线，注意参数化的次数选择2次，否则不能绘制曲线。
绘制鞋跟曲线
第四步，点击曲面——U/V曲面，U曲线为草图3、4及底部的图形，V曲线为竖方向的几条曲线，如图12，效果图如图13；在XZ面插入草图5，绘制图14所示的图形，退出草图，点击拉伸的减运算拉伸去除多余的部分并在边缘在圆角处理，效果如图15。
圆角处理
