多任务复合加工CAM 解决方案后置处理系统介绍

    近年来多任务加工（Multi-Task Machining，MTM）机床或称复合加工机床在国内的各种机床展览上占据显著的位置，其一次装夹，完成全部或大部分加工工序，提高工件加工精度，缩短加工周期和节约作业面积，使其成为产品加工的发展方向。并且随着数控车床和五轴加工中心等技术的持续发展，复合加工机床的刀具系统也从早期的固定刀具位数的旋转刀塔发展到如今的五轴加工（带B 轴）和自动换刀精密结合的新阶段，从而极大的扩展其应用范围。这对此类机床的NC 程序的编制带来了更大的挑战。

    目前在国内复合加工机床的NC 程序编制主要依靠机床控制系统自带的辅助编程功能和手工编程相结合，而随着此类机床向更复杂的五轴联动等方向发展，非独立CAM 解决方案的NC 程序编制方式面临的极大的挑战。就成熟的CAM（Computer-aided manufacturing）解决方案而言，Cimatron 集团旗下复合加工旗舰产品GibbsCAM 即为此领域的佼佼者。

    GibbsCAM 针对复合加工机床的后置处理系统由三部分组成：机床定义文件（Machine Definition Documents，MDD），虚拟机床宏定义（Virtual Machine Macro，VMM）及后置处理程序（GibbsCAM Compost）。

1.机床定义文件（Machine Definition Documents，MDD）

    GibbsCAM 机床定义文件根据机床类型（如3 轴、4 轴、5 轴铣削，车削，车铣复合及MTM）定义机床的各种结构及配置参数，如机床方位形式（立式/卧式），更多的钻孔循环定义，适用的冷却方式定义，原点位置，换刀位置，以及对应的刀具系统，工作台或主轴系统等机床子系统相关参数配置。机床定义文件界面如图1所示。

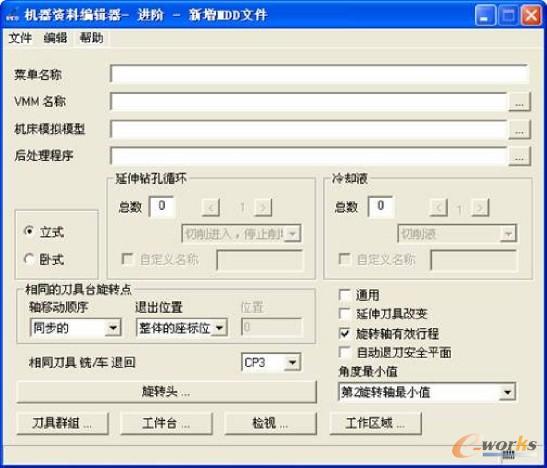

图1 GibbsCAM 机床定义文件（MDD）界面
