基于FPGA的铁轨检测算法设计与研究

1 基于FPGA的嵌入式系统开发流程

    设计一个嵌入式系统，主要包括硬件平台搭建和应用软件编写。基于FPGA技术，硬件平台搭建和软件编写都可在相应的软件平台上完成。EDK(Embedded Development Kit)是Xilinx公司开发嵌入式系统的套件工具。EDK套件工具主要包括硬件平台产生器、软件平台产生器、仿真模型生成器和软件编译调试等工具，利用其集成开发环境XPS(platform studio)可以方便地完成嵌入式系统的开发设计[1]，设计流程如图1所示。

图1 嵌入式系统设计流图

2 硬件平台搭建过程

    分析系统需求中，铁轨检测主要是进行图像的分析处理，包括三个主要部分：图像输入、图像处理和结果显示。本项目使用依元素公司生产的Xilinx Spartan-3a系列xc3s700a的FPGA开发板，软件版本为Xilinx10.1。图像输入有下列途径：USB接口、RS232串口、100 M以太网接口、EDK套件XMD调试平台直接下载等。本文将图像数据转换为.ELF文件格式，直接烧写入Flash中。本文不追求实现视频流处理，并且图像要多次使用，源图像存储在Flash中最合理。图像处理由Microblaze软核系统和检测程序共同完成;图像显示由TFT控制器通过VGA输出信号在液晶显示屏显示。具体硬件平台搭建过程如下：

    (1)按照XPS应用向导，建立最小系统，配置Microblaze软核系统参数和添加UART外设。

    (2)添加IP核，并连接到相应总线，主要为内存控制器、通信控制和GPIO等。

    (3)添加自定义的IP。尽管Xilinx提供了许多免费IP，但是免费的IP不能满足用户的所有设计。本项目需要自定义的IP有用于控制液晶显示的TFT_Controller和用于内存地址总线及数据总线复用的Mux_logic IP。PLB_TFT_Controller主要产生RGB信号、行场扫描、同步信号等，Mux_logic IP用于对SDRAM和Flash总线复用进行控制，输入为SDRAM和Flash的控制IP产生的地址总线信号和数据总线信号及使能信号，输出为复用地址总线、数据总线信号。

    (4)配置相应IP，并进行信号互联，将需要控制硬件的port连接到外部。分配地址空间，添加UCF配置文件。

    (5)生成硬件比特流文件和硬件驱动文件。硬件结构原理图如图2所示。

图2 硬件构架原理图

3 软件设计过程

    3.1 铁轨检测原理

    本项目中铁轨检测主要考虑两种方案[2]：基于边缘特征和基于区域特征。(1)基于边缘特征检测方法先在全局范围检测出边缘线，再通过模型或特征限制条件，从边缘图中获得目标边缘。(2)基于区域特征的铁轨检测，利用区域统计特性，即铁轨区域区别于周围环境独特统计特性来判断铁轨区域。两种方法中，前者检测到的铁轨线较为准确，但是其对二值化阈值严重依赖;后者抗噪性较好，但检测的铁轨线不够准确，本文主要讨论基于区域特征的铁轨检测。

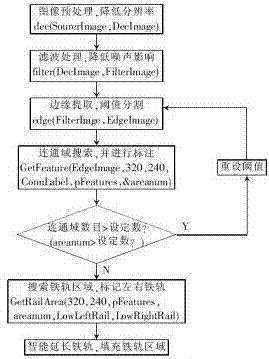

    基于区域特征铁轨检测流程如图3所示，分为四个步骤：

    (1)降低分辨率。在滤波之前，先降低图像分辨率，以消除图像细节，也可减轻后续处理的计算负担。

图3 铁轨检测算法流程
