实用三维CAD教程之中望3D CAM的使用技巧

    中望3D是一款功能非常完备的三维CAD软件，其中模具设计板块中就有一些非常方面的功能。前面几次向大家介绍了关于中望3D在CAM方面的一些小特点，对于我们在进行CAM加工时非常有帮助。今天就继续向大家介绍中望3D这款三维CAD软件在CAM方面的一些小特点。

1 电极

    电极也称铜公，是火花机中进行放电加工必不可少的一部分，在很多的零件加工过程中，很多细小的，凹陷的不易加工的型面，都通过无数次的重复脉冲放电，最后加工出与电极形状相对应的形状来。因此只要改变电极的形状就能加工出各种复杂的型面。

    中望3D的模具设计模块中就有电极的功能，虽然这个不是属于纯CAM方面的功能，但是却是与CAM密不可分的一部分。

    加入我们需要用电极加工这样一个特征，如图

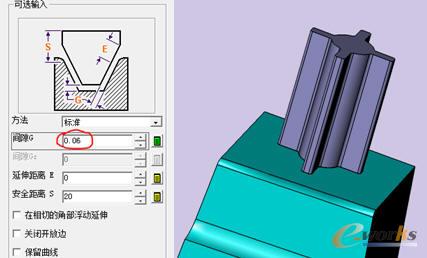

    我们可以用电极功能进行电极的设计，在中望中，电极功能最有特点的地方就是可以直接编辑放电间隙，这样就让我们的设计更为得方便简洁，如图

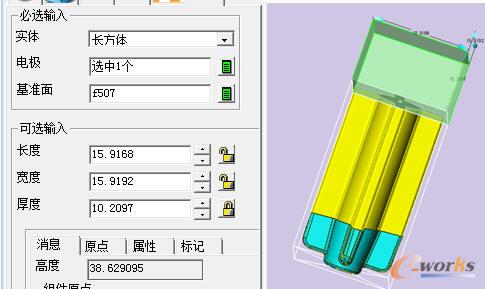

    电极设计出来之后，我们可以为电极加一个电极座，如图

    这样 一个电极就可以非常快速的创建出来了。

2 XML方案

    在进行完成CAM的设计之后，我们常规上要对最后生成的程序进行一下检查，但是那么多行的程序，如果我们一个一个的检查时非常浪费时间的。所以工程师更多的是检查程序中的Z值，如果Z值是符合我们的要求的，那么这个程序一般就不会出什么问题。

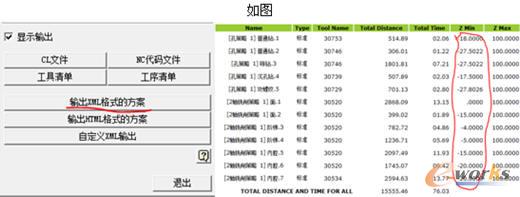

    在中望CAM中，可以直接输出XML格式文件，这个文件可以将Z汇总，让我们可以非常直观的进行观察，那么如何进行操作呢？

    当输出之后，我们可以得到如下的结果，我们就可以非常方便的进行Z值的检查了。
