以智能制造助力船舶配套企业转型升级

    （二）研发设计平台——基于MBD模型的三维设计平台

    利用基于模型的系统工程的技术和方法，构建由“流程方法体系、知识模型体系、工具平台体系、标准规范体系”组成的智能化研发设计平台，该平台涵盖船海工程机电设备所有核心配套产品的研发设计。

图6 智能化研发设计平台

    （三）三维结构化工艺

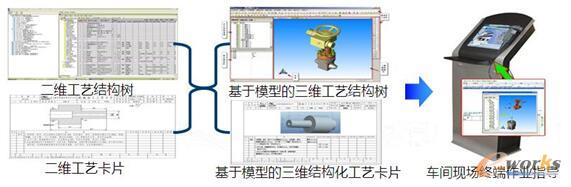

    我们在现有标准化工艺体系的基础上，匹配智能化生产管控的需求，建立三维结构化工艺体系。并基于三维CAPP系统，实现产品的三维结构化机加工艺设计和装配工艺设计，在生产车间实现工艺驱动生产，实现工步级管控。

图7 三维结构化工艺

    （四）制造执行系统

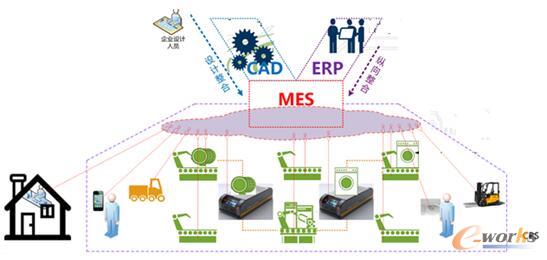

    公司深度应用MES系统，实现产品的作业计划管理、作业过程管理、生产数据采集、生产质量管控、制造资源管理、产品跟踪等。基于MES系统，在调距桨产品的智能制造车间实现自动排产、过程管控、质量管理等9个功能，提高产品制造效率，有效管控产品的质量。

图8 MES系统架构

    （五）加工过程智能化

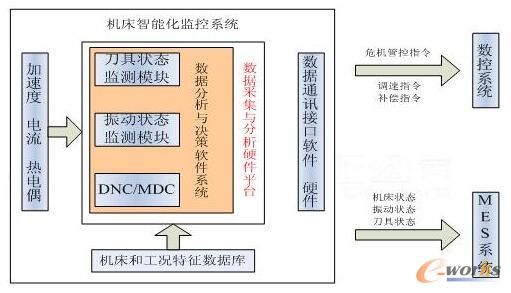

    通过关键加工设备上安装一系列传感设备，并对加工过程的电流、振动等特征进行知识分析，基于分析结果调整设备的切削参数，提高加工质量、提升加工效率。

图9 加工过程智能化建设内容

    （六）装配过程智能化

    通过智能装配工具的应用与智能装配管控系统的建设，实现装配过程的流程化引导、关键点智能化监控、装配质量的数字化分析等防呆、防错功能。
