NC Assembly在模具型腔加工中的应用

    3.2 用Volume（体积块加工）命令

    Volume（体积块加工）可以达到体积去除的目的，关键在于体积加工一定要创建体积块，主要采用建模和分模里面的实体创建方式，如拉伸、旋转、合并等命令以及体积的切剪方法，图7为体积块加工刀路示意，图7（a）为创建的体积块，图7（b）为刀路。

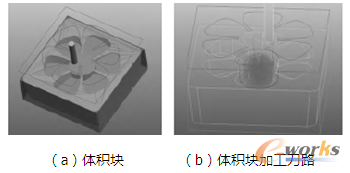

图7 Volume（体积块加工）刀路

4 精加工刀路编制

    对于母模模仁的粗加工，方法较多，以下仅举常用的两种方法：

    4.1 直接用Finish（精加工）命令

    这是一种最省事的方法，选好刀具，再创建加工窗口，在窗口区域一气呵成完成曲面精加工，如图8所示。用法类似于Rough（粗加工）命令，只不过这里是曲面加工，而Rough（粗加工）为体积加工。为了照顾各个加工区域的铣削精度，选择的刀具要保证最狭窄区域的加工，因此不会选择太大，但这样加工平坦区域用小刀效率就很低，不够经济。因此，一般需要将加工区域分成几个部分，用不同的刀具完成精铣或者用其它的加工方法完成。

图8 Finish（精铣加工）刀路

    4.2 用Pocketing（腔槽加工）、Surface Mill（曲面铣削）、Profile（轮廓铣削）和Face（面铣削）

    Pocket（腔槽加工）、Surface Mill（曲面铣削）和Profile Mill（轮廓铣削）三者都可完成所选择曲面的精铣，只是三者选择曲面的要求不同，Pocket可选择口袋状曲面（如图9所示），特别是有垂直和陡斜面侧壁的曲面区域，Surface Mill则可有选择前面加工的曲面的选项（如图10所示），Profile主要选择垂直和陡斜面（如图11所示），而且以环形曲面为宜。Face（面铣削）主要用来铣削水平端面（如图12所示），直接选端面即可。

图9 用Pocket精铣刀路

图10 型腔底面用SurfaceMill精铣刀路

图11 侧壁陡斜面用Profile精铣刀路

图12 底面用FACE精铣刀路
