NC Assembly在模具型腔加工中的应用

    2.3 设置加工操作

    进入“制造模式→步骤→操作→操作设置”（Manufacture→Steps→Operation→Operation Setup）指令。在“操作设置”（Operation Setup）对话框中有若干Operation选项，如图4所示，主要包括如下：1）机床的设置；2）夹具的设定；3）机床原点的设定；4）回刀面的设置；5）起刀点和回刀点设置。

图4 NC Assembly的操作设置界面

    在加工程序的设计及实际进行加工的过程中，加工基准坐标系统的设置是一项非常重要的数据。因为设计好加工程序后将得到加工刀具路径参数，而该参数就是加工刀具相对于加工基准坐标的位置及运动参数。设置好坐标系后，机床原点设置中直接选择即可。

    2.4 设置具体加工方法

    NC Assembly有17种加工方法，如图5所示，充分地满足了加工中的设计需要，各种加工方法在设置步骤上大体相同。操作者应根据工件加工的工艺要求、加工条件等因素选择相应加工方法。

图5 NC Assembly的17种加工方法界面

    选“NC程序→加工”（Manufacture→Steps）指令。点选一种加工方法，会出现Menu Manager界面，点选其中的程序设置（Seq Setup）按钮，会出现SEQ SETUP菜单中有许多有“√”标记的项目，是系统自动选定的，告诉操作者按已选定的顺序进行工作，按完成（Done）进入相应选定设置。

3 粗加工刀路编制

    对于母模模仁的粗加工，方法较多，以下仅举常用的两种方法：

    3.1 直接用Rough（粗加工）命令

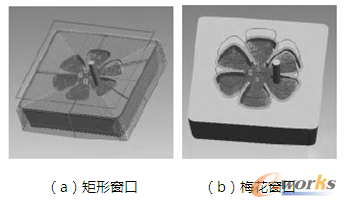

    粗加工命令是NC Assembly命令中操作比较简单，功能比较强大的命令，顾名思义主要用在粗加工中大量的切除材料。该命令自动化高，仅一个序列可做出绝大数材料的切除，不用换刀，一次切除。该命令使用过程中需要创建一个加工窗口，如图6（a）中的矩形窗口、图6（b）中的梅花形窗口，实际使用草绘器绘制的封闭线框，类似于其它软件中的轮廓曲线，以规定加工范围，用户根据需要设置加工窗口。

图6 Rough（粗加工）刀路
