五轴数控加工技术在电器注塑模具加工中的优越性

三、五轴加工工件试切
　　1．根据机床结构和控制系统型号修改后处理文件
　　试切机床为德国“DMG”（DMU -100P）机；行程1000×1000×1000mm；heid530控制系统，此机床为Table－Head型，两个旋转轴分别放置在主轴和工作台上，工作台旋转，主轴摆动，改变刀轴方向灵活，且为非标DMU -100P机床，与一般的标准DMU -100P机床不同之处在于主轴摆动轴是绕X轴旋转为A轴，摆角为-125度至10度，而不是主轴摆动轴是绕Y轴旋转的B轴，摆角为-100度至90度。另外，还需增加特定的“ATC高速高精度自适应功能”指令。所以还需对PowerMILL标准后处理文件（*.opt）作修改：

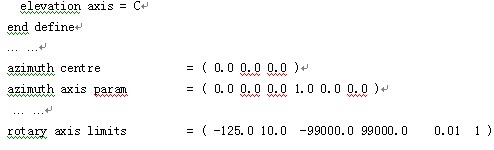

　　a) 将摆动轴设置为“azimuth axis   = A”，将摆动轴的旋转参照轴改为X轴“azimuth axis param    = ( 0.0 0.0 0.0 1.0 0.0 0.0 ) ” 将旋转轴的摆动极限修改为-125度至10度 “rotary axis limits    = ( -125.0 10.0  -99000.0 99000.0    0.01  1 ) ”具体修改参数如下：




　　b) 增加特定的“ATC高速高精度自适应功能” 即增加CYCL DEF 392 ATC循环指令，具体修改参数如下：



　　2．NC程序代码含义

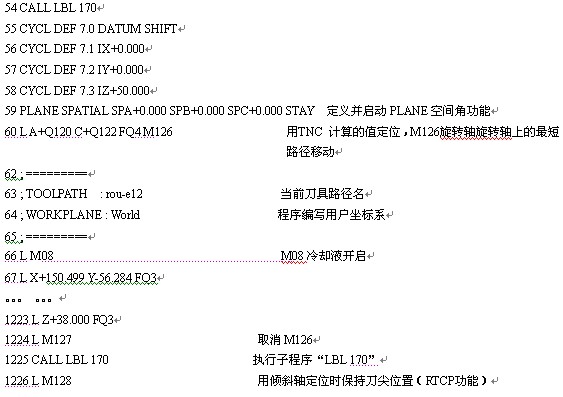

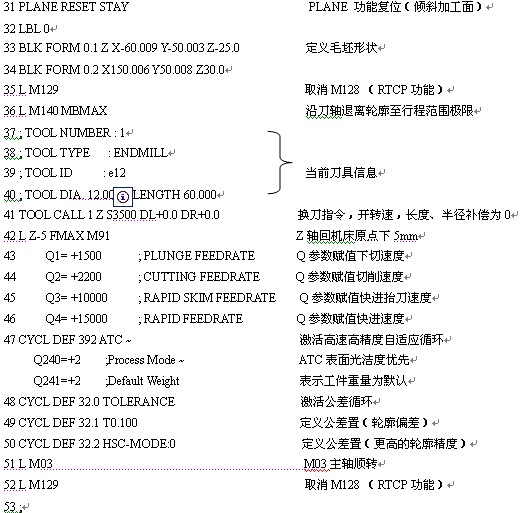

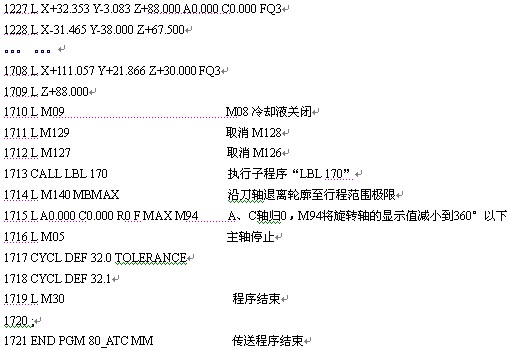

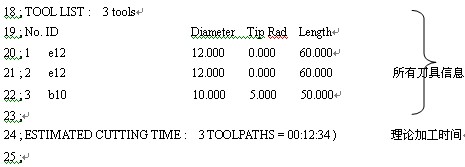

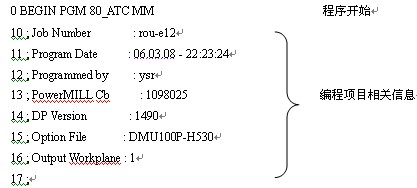

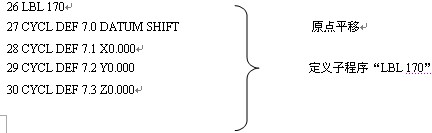

　　PowerMILL后处理产生的NC程序段代码及含义如下：
