基于台达数控系统的客制化CNC控制方案

4 方案的制定和实施

　　综合上述的分析，CNC系统选用PUTNC-H4C-3就完全可以实现淬火机床的控制要求。以下将针对齿轮淬火的主要工艺要求对方案可行性逐一进行分析。

　　4.1伺服位置控制和变频器速度控制的实现

　　PUTNC-H4C-3具有3个独立的伺服轴通道，可以实现X/Y/Z，3轴伺服联动，亦可任意两轴伺服插补运动。伺服轴的进给速度可以通过G01直线插补的F值设定。解析度可设定至7位数，全闭环控制架构完全可以保证足够的绝对精度，不会产生累计误差。

　　PUTNC-H4C-3系统还可以提供两路D/A模拟量输出接口，输出0~10V的模拟量电压。其中一路D/A输出通过LCD画面规划，直接修改系统变量参数数值来设定系统特殊寄存器R143的大小，用于淬火温度的控制。另外一路D/A输出通过设定系统特殊寄存器R238=5，指定该通道为主轴转速机能，可以在NC程序中直接通过S代码设定变频马达的转速，用于光轴类零件的淬火加工。

　　通过PLC编辑，Y轴的伺服马达的使能信号O004和变频器运转信号O000电气互锁，确保机械安全。CNC控制架构如图3所示。

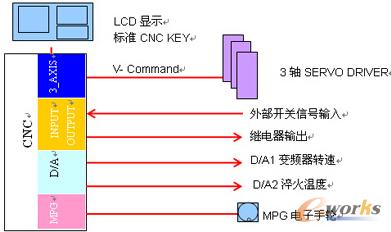

图3CNC控制架构如

　　4.2系统的I/O规划，以及自定义M代码功能的实现。

　　机床制造商通过专用的PLC编辑软体可以对PUTNC-H4通用系统的内置PLC进行编辑，可以实现PLCI/O规划、电气安全互锁和用户自定义M代码功能。CNC淬火机床I/O规划如表1所示。

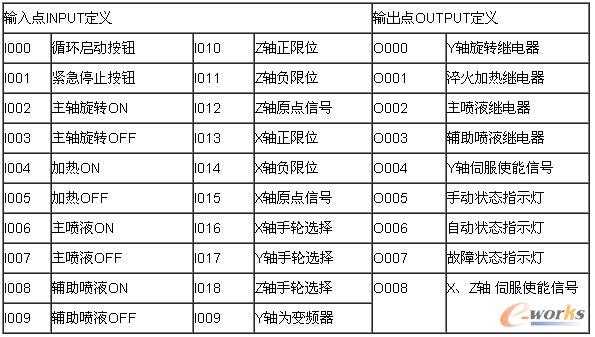

　　表1CNC淬火机床I/O规划

　　CNC淬火机床自定义M代码如表2所示。

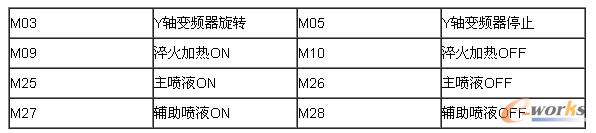

　　表2淬火机床自定义M代码

　　自定义M代码PLC规划范例如图4所示。　　

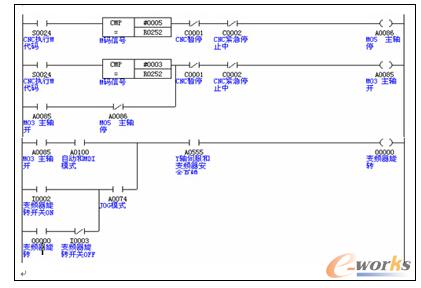

图4自定义M代码PLC规划范例

　　4.3系统的操作功能的实现

　　PUTNC-H4系列通用数控系统是具有标准CNC的功能，因此可以轻松实现伺服运动控制。通过数控面板的操作可以实现模式切换、基本G代码编程、MPG手轮功能、任意暂停、单节测试等操作功能。

　　机床制造商只需根据产业机械最终用户的操作习惯和工艺要求，对按键和LCD画面做进一步的规划，使其能更直观的反映加工信息即可。因此和工控机、HMI人机+PLC的控制方案相比，无论在运动控制方面，还是系统操作易用性和稳定性上都有着绝对的优势。

　　4.4加工程序G代码数据的生成和处理

　　淬火机床是热处理加工环节的一种专用设备，操作者往往具备本专业的理论基础，而对CNC基本不具备编程能力。所以如何能够结合产业机械的自身的工艺特点，完美的生成和处理加工程序数据，是把通用CNC打造成产业机械专用系统的关键一步。淬火机床在程序编辑上主要以下提出三点要求：

　　（1）加工光轴类零件时，可以通过标准的G代码实现零件程序设计。

　　（2）在加工标准的直齿和斜齿齿轮时，控制系统可以根据齿轮工艺参数自动生成加工程式。

　　（3）在程序编辑模式下还可以对淬火的辅助工艺参数进行设定，如感应器加热延时时间、喷液延时时间、齿轮加工空行程时的速度以及淬火加工时的速度设定。

　　中达电通PUTNC-H4系列数控系统不仅支持标准G代码编程外，还提供变量表格编程和教导程序输入，更支持MACRO宏指令等多种NC编程功能，完全可以满足机床程序编辑要求，以下对上述三点要求实现展开详细说明。
