伺服控制示意图在数控机床维修中的应用

发布时间:2013-11-19 作者:范宋兵 罗四红  来源:万方数据
关键字:伺服控制 系统 数控 机床
本文列举了几例利用伺服控制系统示意图分析排除数控机床故障的方法。

  4. BP200数控镗铣床Y轴电机啸叫,而后产生电机编码器报警

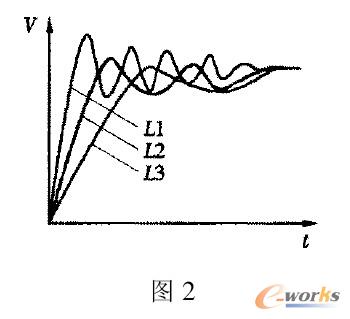

  该故障常发生在Y轴静止时。从实际状态值可以看到电机速度实际值大幅上升,然后报警。由于是在静止状态,一开始,怀疑电机啸叫是由于电机速度实际值非正常上升引起,而电机速度实际值上升可能是由于编码器电缆受电磁干扰所致,因此另找一根屏蔽电缆试验,故障依旧,因而排除了电磁干扰的原因。后来发现电机啸叫时,有高频振动现象,因此分析电机编码器出错有可能是由电机高频振动造成的,而电机速度实际值的非正常上升也是电机高频振动的实际反映。但由于该电机时而也能正常工作,故电机编码器应该没有问题。将电机与负载脱开,改为半闭环工作,故障依旧,从而排除了机械方面的原因。有可能是速度环参数匹配的问题。由图2可知,速度环的速度增益值Kp过大(L1曲线),很容易造成速度在调节时间内稳定不下来。在适当降低Kp值后,电机啸叫现象消失。

  5. PD16数控平面钻床Y轴偶尔快移,并产生41#跟随误差报警

  PD16数控平面钻床曾经发生Y轴快速移动,数控系统产生41#跟随误差报警,但是伺服驱动器未产生任何报警。该驱动器如图1虚线框所示,其接受NC系统给出的速度命令,并将电机编码器反馈的速度信号处理后送回NC系统作为位置反馈信号。由故障现象可得:Vr增大是由于△θ增大,△θ增大是由于NC系统未接收到θf数据所致,由于伺服驱动器未产生任何报警,判定故障发生在速度信号倍频处理、反馈通道或NC系统位置信号接收或处理部分,即图1虚线①处。经检查,为伺服驱动器θf数据输出接口处有接触不良现象,处理后故障不再发生。

  可见,同样的现象,故障原因不尽相同。只要充分利用伺服控制示意图,就能定性地将故障部位大致确定。通常一台新设备,频繁出现某种运动故障,很有可能是参数匹配方面的问题。若是一台旧设备,出现某种运动故障,极有可能是外部原因造成的。此时切忌盲目动手,应先根据控制示意图进行分析,先易后难,先电气后机械,例如从接口→测量元件→驱动模块→机械部件的顺序进行检查,另外,电磁干扰、电源也可能造就此类故障。当然,上述方法仅仅是控制理论与实践经验相结合的一个总结,不可能解决所有的问题。还需要维修人员不断地归纳总结。
