基于变频与PLC控制的车床主轴数控系统设计

发布时间:2012-12-03 作者:欧洲 张晓东 田先亮  来源:万方数据
关键字:变频器 PLC 车床 数控
以华中数控系统为控制软件,对普通车床主轴单元进行数控系统设计,主要包括主轴数控化设计的总体方案拟定、变频调速系统的设计、主轴PLC控制设计与主轴I/O开关量的设计,主轴数控系统设计后进行PLC调试,运行结果表明,车床主轴加工的稳定性、准确性、快速性比普通车床有较大改善,主轴运行正常。

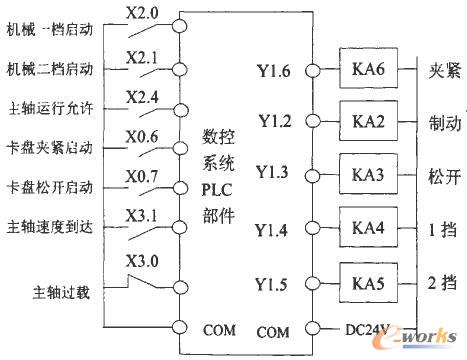

  主轴系统PLC控制电气原理图

图3 主轴系统PLC控制电气原理图

    3.3 数控系统与变频器组合控制

    数控系统与变频器的组合控制时主要参数有:主轴过载X3.0,主轴速度到达X3.1,主轴运行允许X2.4,正转启动X0.0,反转启动X0.1,外部停止X0.2,变频高速启动X4.0,变频中速启动X4.1,变频低速启动X4.2,制动解除X4.3,主轴正转控制Y1.0,主轴反转控制Y1.1,高速控制Y2.0,中速控制Y2.1,低速控制Y2.2,停止控制Y2.3,变频器STF为正转启动端,变频器STR为反转启动端,变频器RH为高速启动端,变频器RM为中速启动端,变频器RL为低速启动端,变频器MRS为变频停止端,变频器OL为过载报警端,变频器SU为频率到达端,变频器无级凋速电流为AOUT2/4—20mA,无级调速控制端Y2.4,变频模拟调速端4与AU为ON,变频器公共端SD。变频器工作时需根据要求设置好主要参数。主轴数控系统与变频器控制电气原理图如图4所示。

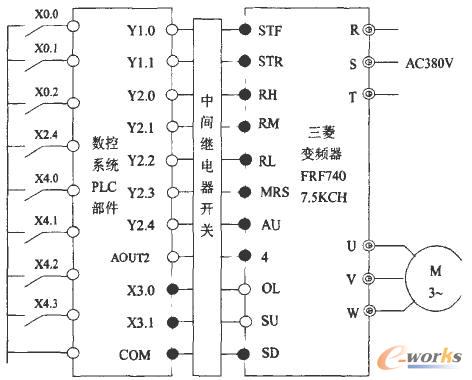

  主轴数控系统与变频器控制电气原理图

图4 主轴数控系统与变频器控制电气原理图

    3.4主轴PLC控制系统外部I/0开关量设计

    外部lJO开关量电气控制首先要设计制作输入信号板和输出信号板,也可以购买华中数控的输入输出继电器板,但价格较高、成本高。开关量输入输出的电气控制原理类型有NPN、PNP两种类型,采用NPN型的输入输出类型,并制作输入输出信号板。开关量输入技术参数为采用光耦合技术,最大隔离电压为2500V,电源电压为DC24V,导通电流为5-9mA,最大漏电流小于0.1mA,滤波时间小于2ms。开关量输出技术参数为采用光耦合技术,最大隔离电压为2500V,电源电压为DC24V,最大输出电流为100mA。输入等效电路如图5、输出如图6所示。

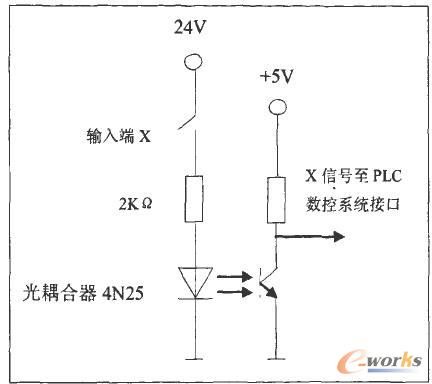

  开关量输入电气原理图

图5 开关量输入电气原理图
