文章介绍了CAM EXPRESS涡轮叶片铣削模块，专门针对涡轮机组件的机械加工而设计，其所涵盖的加工范围，不仅局限于涡轮叶片，也可用于螺旋桨或其他多叶片旋转式零件。

●外型粗铣

于程序视图中插入作业，使用的工法为型腔粗加工，刀轨设定为跟随零件。

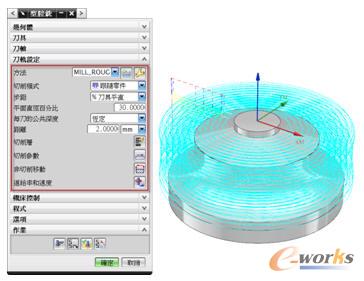

图4 外型粗铣

●外型精铣

再次于程序视图中插入作业，使用的工法为等高精加工，切削层设定为优化。

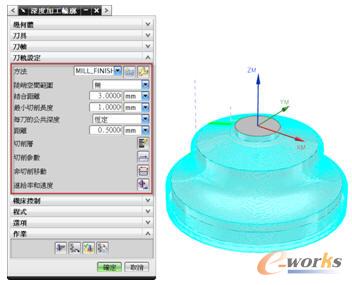

图5 外型精铣

2.使用涡轮叶片铣削进行叶片各部加工

对于复杂零件（如叶轮）的NC编程所使用的3D几何资料，其他CAM系统在寻找和修復CAD模型可能需花费许多时间。而CAM EXPRESS在进行NC编程前就为您省下數小时的准备时间，它能直接使用汇入的几何资料，不需要修復或重新建模，就能建立涡轮叶片的刀具路径，设定工序如下：

●几何定义

在进入CAM EXPRESS涡轮叶片加工模块之后，于几何视图中定义涡轮叶片各部几何，包括流道、包覆面、主/分流叶片、主/分流叶根。

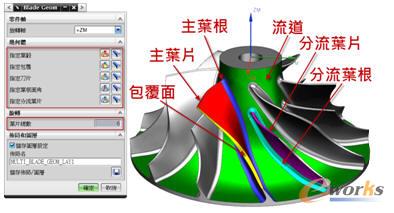

图6 几何定义
