PLC在FIDIA系统刀库中的应用研究
本文叙述了PLC的结构和功能，阐述数控机床中PLC的重要作用，以及PLC和数控系统的相互关系，着重介绍了FIDIA系统所采用的PLC编程语言，并通过换刀例子的分析和故障隐患的解决强调PLC的研究的重要性。
3.2.2 手动换刀子进程分析研究
XHAD7310机床由于刀库设计上的缺陷如：刀臂过厂且底部过重，容易产生刀臂变形；刀库为独立刀库且地基不牢，使刀臂或者倒刀缸到主轴端的位置容易变化等等情况，在自动换刀的时候经常由于位置不对出现卡死，撞头的现象。对机床的损害很大，维修极不方便。因此，手动换刀成为了机床维护中的重点。以下主要分析手动换刀的原理和完善的过程：
手动换刀过程是子2个进程共同完成，其主要的逻辑关系，如图2、图3所示。在以语句表的方式进行分析的时候，考虑到指令和操作数太多，容易产生逻辑混乱，因此在分析程序的时候，最好将里面的主要逻辑关系形成结构图，并罗列出这部分所使用的输入输出变量，再针对每段语句做分析：

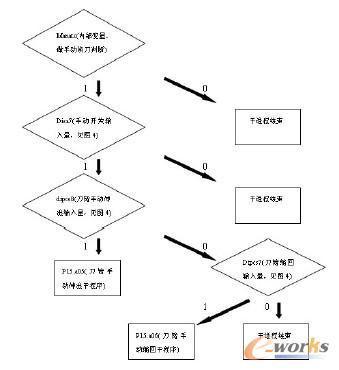

图2 刀臂和倒刀缸运动块

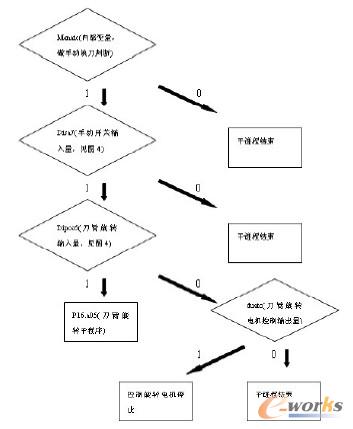

图3 刀臂换刀动作块

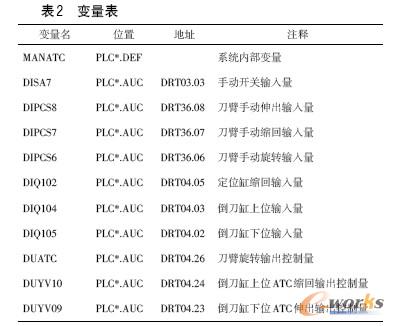

通过形成变量表，不仅能够减少出错，而且能够利用注释快速理顺逻辑关系，还能够迅速找到端口地址，帮助我们进行回路检查。这两段进程中所涉及到的变量如下表：
