人机界面系统输入模块的控制方法

    同样的，本系统所选用的8*15行列式电阻触摸屏也是通过按键来改变其节点的电阻，从而判断按键的具体位置。这种触摸屏是在一层玻璃的表面分别放置了8行15列的带状透明导电层ITO，并在两层导电层之间用若干透明隔点隔开绝缘。它的主要特点是结构简单，操作方便，编程也非常容易。

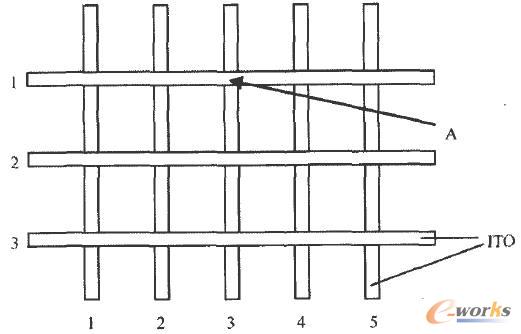

    现以图3中的A点被按下为例，说明这种触摸屏的按键识别原理。首先使所有行线处于高电平状态，同时将所有列线送低电平，那么A点被按下时，其所在的第一行将变为低电平。根据这个变化便能判定此行有键按下，但还不能确定是A点被按下。为了进一步确定按键位置，对列线逐列送低电平，而其余列线处于高电平。当第一列送低电平时，因为此交叉处的透明导电层没有接触，所以第一行仍为高电平；当第-N送低电平时，第一行同样为高电平；当第三列送低电平时，因为此处的透明导电层接触，所以第一行将变为低电平， 因此就可以确定按键的位置。

图3 8x15行列式触摸屏结构图

    2．2触摸屏与MCU的接口电路

    本系统使用单片机的P0口通过双向总线控制器74HC245读取行扫描信号，因此将触摸屏的8条行扫描信号线连在74HC245的B端。并且将74HC245的DIR端接地，即DIR=0，以保证它的驱动方向始终为B—A，处于读状态。

    根据触摸屏的工作原理，需要将行线电平置高，因此将8条行扫描信号线的每一行都通过上拉电阻接N+5V电源端，这样在触摸屏没有按键按下时，可保证所有行扫描信号线全部都为高电平；同时，将15条列扫描信号线全部通过两片地址锁存器74HC373送低电平，使得当有键按下时，对应的行能够变为低电平。但是仅仅这样还不能判定到底是哪一个键被按下。所以在扫描到有键按下后，需要对15条列扫描信号线逐列送低电平， 同时对其余的列扫描信号线送高电平，然后检测行扫描线的变化，若某一行由高电平变为低电平，就可以判定是此处的按键被按下。

    电路中有一片74HC245和两片74HC373，需要进行统一的片选，因此采用译码器74LS138来对它们进行控制。74HC245和两片74HC373分别由Y2、y1、yO端控制， 且74LS138的输入由三个I／O 口P1．5、P1．4和P1．3控制。由此可以确定这几块芯片的地址，分别为：10 0000H～17 FFFFH(Y2)、08 0000H～OF FFFFH(Y1)、00 0000H～07 FFFFH(Y0)。

    锁存器的锁存端LE均由单片机的ALE端控制，当单片机向列扫描信号线送数据时，将LE置1，当需要锁存地址时，将LE由1变为0。

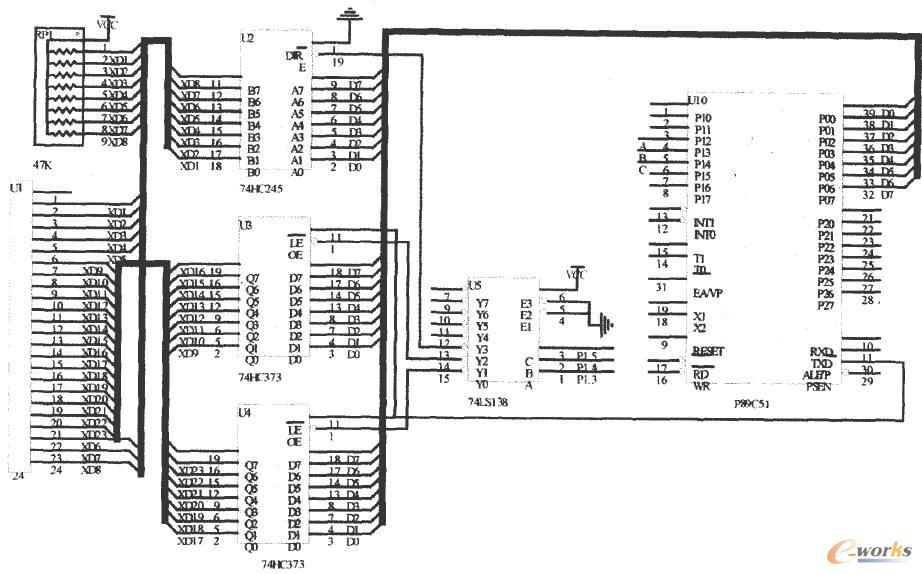

    触摸式人机界面系统输入端接口电路如图4所示。

图4 触摸屏与MCU接口电路图
