人机界面（FUJIPOD）在卷烟机组中的应用

　　2、 F2操作及参数修改画面

　　此画面共计6屏，手控可改变画面开关、按钮状态，对工艺参数进行修改，进入参数更改画面时需键入正确的级别密码方可修改画面。操作画面如图3：

　　当PLC掉电后，以上1----6项受中间继电器（M）控制将被复位，7----10项受锁存继电器（L）控制保持原来的状态，只有手动触发才能改变其相应的状态。

　　操作修改画面中设置了高速刹车、低速刹车、打条器时间、给嘴、给纸、水松纸剔除等32个参数，下面以打条器时间和给嘴支数（开机自动给纸控制）说明，如下图：

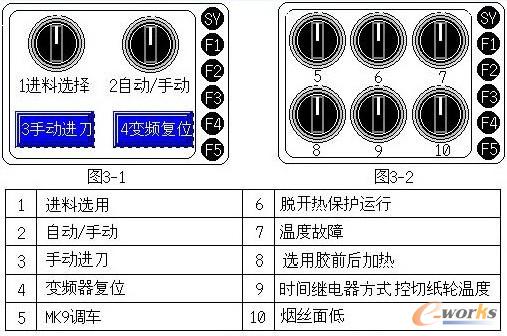

图3  F2操作及参数修改画面

　　3、F3点动测试画面

　　对PLC的全部输出点和部分输入点进行测试，对其功能的实现需在PLC运行主程序中加入测试程序，首先使主程序全部关闭，所有输出点复位为OFF状态，每一部操作在人机界面上均有提示信息，测试完毕后按“确认”键返回主程序。此功能对PLC执行器件的检查非常方便。

　　4、F4 PLC组态画面

　　对PLC的112个输入输出点进行ON、OFF状态的监视。

　　5、F5统计、帮助画面

　　此画面对生产产量、材料消耗、高速运行时间、停机时间进行统计，如果需要可以实时打印。同时，人机界面对设备的操作方法、维护注意事项等进行了详细的介绍。画面中还加入了留言板功能，方便于交接班时记录使用。

　　本系统是单台PLC与单台人机界面按1：1的方式通讯，单台人机界面还能与多台PLC通讯（1：N），此种方式适用于多台相对独立的单机联成机组的情况下，如烟草行业的包装机械；多台人机界面还能于单台PLC通讯（N：1），此种方式适用于占地面积庞大并由单台PLC控制的设备，如烟草行业的制丝线设备，使得在设备的多处监视其运转情况。
