多任务车铣复合加工CAM解决方案后置处理系统

    2.虚拟机床宏定义（Virtual Machine Macro，VMM）

    既为复合加工，其目的则为一次装夹完成大部甚至全部加工工序，从而达到缩短加工周期，保证加工精度等目的。这从而要求复合加工机床必须具备一些在各工序之间过度所需的非切削成型功能，这在GibbsCAM里，称之为公用操作（Utility Operation），如各种方式的自动送料、卸料；主轴2和主轴1的对接；以及有的复合加工机床会配备能编程控制的尾座或支架等。通用的CAM解决方案只提供切削轨迹的编程，无从涵盖复合加工机床所额外具备的这些非切削动作编程。作为专业的复合加工CAM解决方案，GibbsCAM提供的虚拟机床宏定义则为满足此类非切削动作编程而设。通过它的定义，用户能像编制一步切削工序相同的步骤，编制想要的机床辅助动作。当然，也正是可以在程序编制的过程中涵盖这部分内容，在后置处理程序中，也就能轻松响应，在对应位置输出这些想要的机床辅助动作的各种指令。图七即为GibbsCAM公用操作界面，下拉列表中涵盖各种复合加工机床可能具备的辅助动作定义。在每一种GibbsCAM公用操作里，此界面则会提供所需参数的输入框供用户设定。图七除了显示可用的公用操作下拉列表，剩余界面显示内容则为所选公用操作“载入主轴”并选择“棒式进给”类型的参数界面。

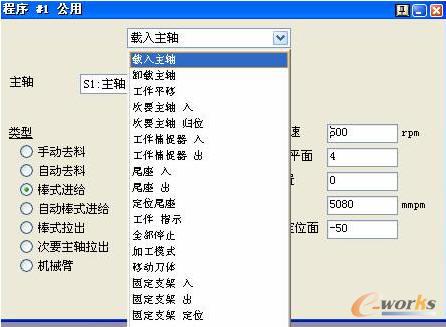

    图七 GibbsCAM公用操作界面

    3.后置处理程序（GibbsCAM Compost）

    GibbsCAM后置处理程序即为读取其编制的各种机床运行信息，包括切削的刀具路径轨迹、非切削的机床公用操作以及同步属性等各种其他设定，并把这些信息转换为特定机床和其控制系统所需的NC程序。正是由于有了MDD和VMM文件对软件编程环境的控制，使得后置处理程序针对复合加工机床的特殊功能更加有针对性的进行后置处理。所以，可以这么说，软件配置的专业性带来了后置处理的灵活性。在这一点上，通用CAM解决方案难以达到复杂的复合加工机床的编程需求。目前，在没有专业的复合加工解决方案而又无法手工编程（如有部分的曲面加工）时，通常的做法是利用通用CAM解决方案的算法计算出部分切削轨迹程序，再后续手工整合，以适应复合加工机床对完整加工的NC程序的要求。从这里看来，GibbsCAM作为专业的复合加工CAM解决方案，随着国内复合加工技术的逐步普及和发展，将会得到更广泛的应用。
