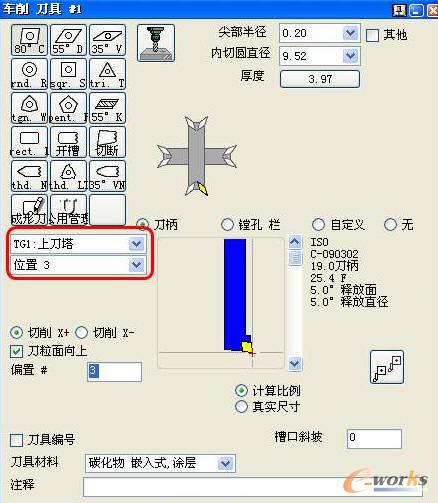

2)在GibbsCAM程序界面,在刀具列表中创建刀具时,则有上下刀塔及其刀塔位置选项,如图四所示:
图四 刀具创建对话框——刀塔及其位置选择

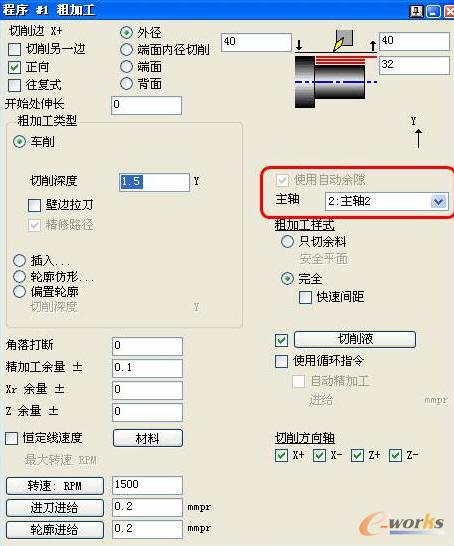

3)在对应工序参数设定界面,则有当前加工所针对的主轴选项,如图五所示:
图五 工序参数对话框——主轴选择

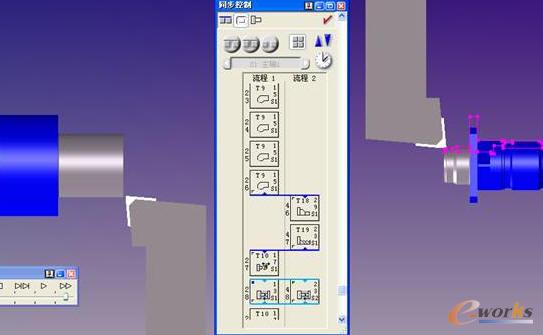

4)如果在MDD中定义机床为多通道(Flows),则GibbsCAM的同步管理器被激活可选,通过它,GibbsCAM能直观高效的定义多通道之间的同步指令。图六为GibbsCAM同步管理器界面。
图六 GibbsCAM同步管理器
GibbsCAM系统通过MDD的定义,把特殊机床对应的结构体现在程序编制的过程中,从而在后续的后置处理程序(GibbsCAM Compost)中,应用对应的指令变量响应软件界面中所做的特殊设定,从而使得其后置处理系统能把复杂的问题简单化。
