CAM加工教程：用中望3D加工校徽

发布时间：2011-07-01

关键字：CAM 中望3D 5轴联动加工

收藏好文推荐打印

中望3D是由广州中望龙腾软件股份有限公司推出的一款高性价比的三维CAD设计软件，是一款集CAD/CAM一体化的解决方案，能实现从设计到加工的全部过程。中望3D的CAM功能非常强大，能实现2至5轴联动加工。今天我就和大家来分享一下，如何用中望3D来加工一个校徽。

（16）刀具直径75.Z轴步长8,步长数5。

（17）选择特征，实体。

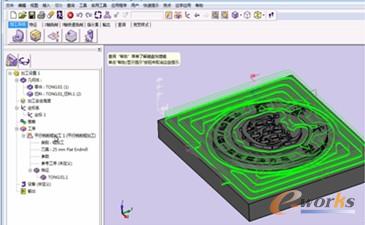

（18）右键平行铣削粗加工进行计算。

（19）计算完成。

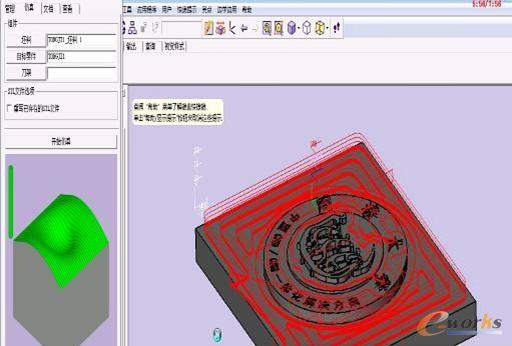

（20）右键平行铣削粗加工进行实体仿真。

（21）完成仿真。

到这里，粗加工的步骤就完成了。下面，将继续和大家分享如何添加精加工。具体的操作步骤如下：

添加精加工

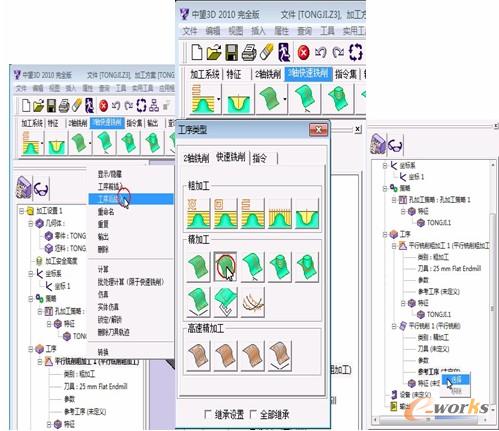

（1）右键平行铣削粗加工点选工序后插入。

（2）点选3轴快速铣削，点选平行铣削。

（3）点选参考工序。选择平行铣削粗加工。

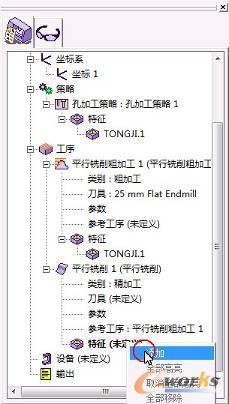

（4）添加特征，实体。

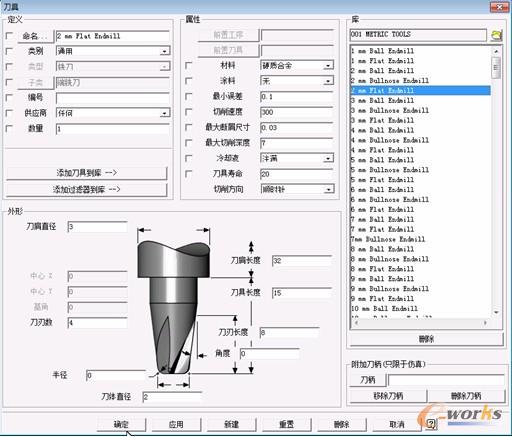

（5）添加道具。选择2mm Flat Endmill。

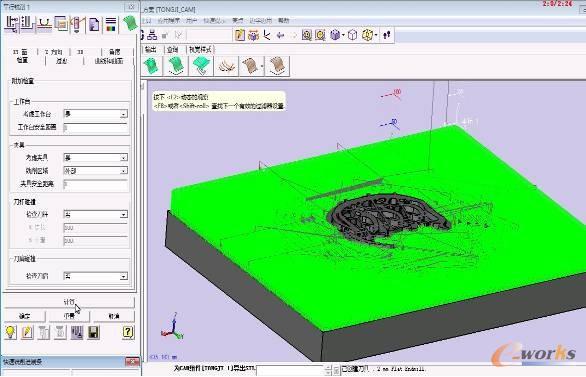

（6）进行计算仿真。

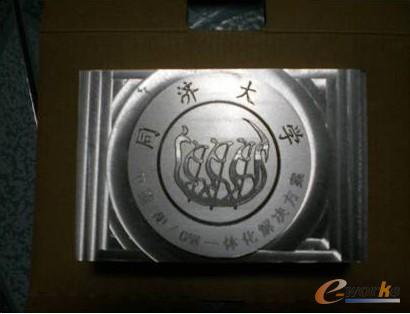

这样，加工的步骤就完成了，以下是部分现场加工的图片以及最后的成品：
