Cimatron E五轴干涉检查在叶轮加工中的应用

    此示例演示Cimatron E 高级五轴中五轴干涉检查的倾斜刀具策略在叶轮加工中的应用。

    1、基础程序

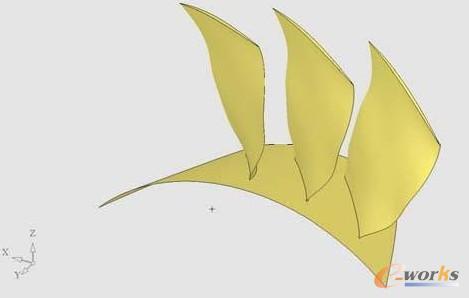

    加工如下图所示叶轮：

    进入“5X航空铣控制面板”，“曲面路径 ”中“工艺类型”选择“平行于曲面铣”。

    拾取“驱动曲面”和“边界曲面 ”，如下图：

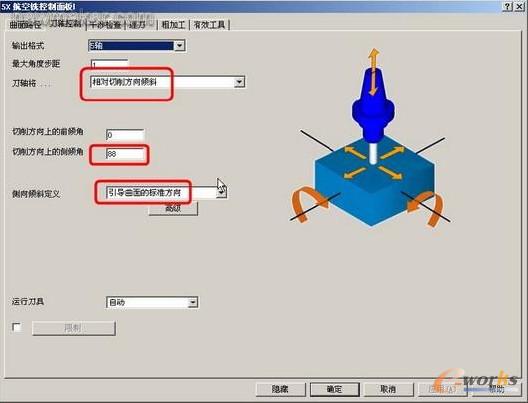

    在5X航空铣控制面板中“刀轴控制”页面设置“刀轴将”“相对切削方向倾斜”及相关参数如下：

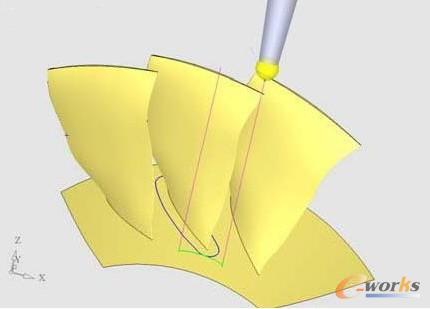

    生成刀路如下图所示：

    通过导航器可以观察到明显的过切。此零件不能通过单一的侧倾角度同时避免刀轴对加工叶片及相邻叶片的干涉。是叶轮加工中比较常见的难点。

    2、干涉检查

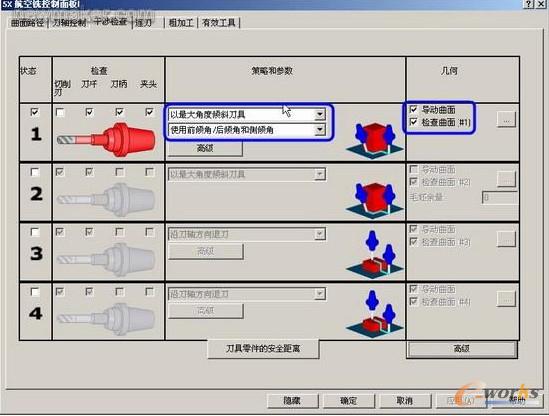

    5X航空铣控制面板“干涉检查”页面设置以“最大角度倾斜刀具”，“使用前后倾角和侧倾角”。

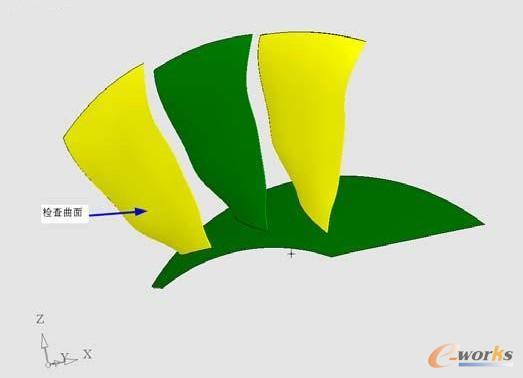

    拾取相邻叶片作为检查曲面：

    生成刀路如下图：

    此刀路确实避免了刀具对驱动曲面和检查曲面的干涉，但刀轴向下，显然不是我们想要的刀路。


    3、参数设置

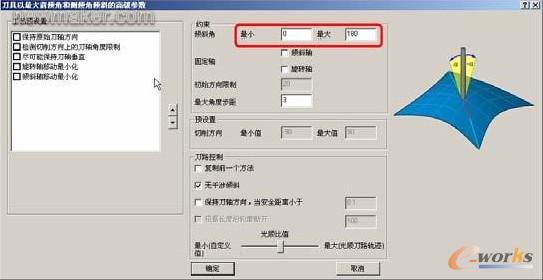

    进入干涉检查的高级参数页面，如下图。我们看到倾斜角的最小和最大的缺省值是0和180。

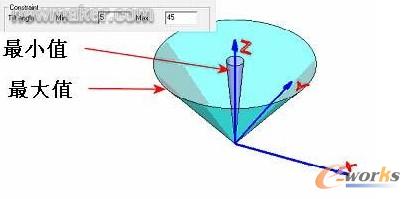

    此处的值是相对于Z轴的。如下图所示：

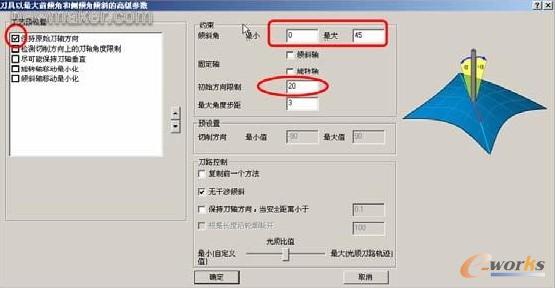

    设置最大值为45。勾选“保持原始刀轴方向”并设置“初始方向限制”为20。

    如下图所示，此时的刀轴倾斜范围在黄色轮廓内。

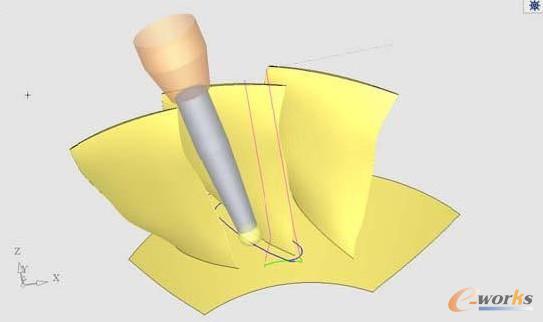

    生成如下刀路。得到了我们想要的刀路。

 　　
