Delcam PowerSHAPE Pro中提供了非常方便的编辑和修改三角网格的功能,包括三角网格的删除、填充、优化整理,还提供了独特的交互式三角形雕刻工具,可以实时交互式光顺和雕刻,修改三角形模型轻松快速。以展现出“华尔街铜牛”有力量和勇气的气势。

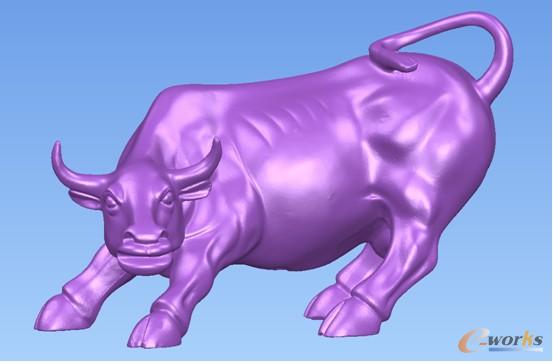

光顺、填充、雕刻等优化后的三角网格(STL)模型
然后,将优化后的华尔街牛STL模型输入Delcam PowerMILL进行加工编程。Delcam PowerMILL 作为世界领先的 CAM 系统,可通过 IGES、STEP、VDA、STL 和多种不同的专用数据接口直接读取来自任何 CAD 系统的数据。这大大节约了曲面和实体造型的时间。
Delcam技术人员根据华尔街牛的数据模型的特点,使用多轴定位和5轴联动加工的策略进行加工编程。

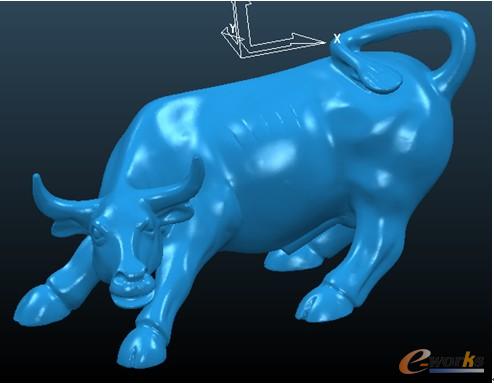

PowerMILL读入华尔街牛的STL模型
首先,使用模型区域清除加工策略进行整体开粗加工,端铣刀D12.0,余量0.5,行距7.0,下切步距1.0,转速2000转/分,进给速度4m/分。Delcam PowerMILL其独特、高效的区域清除方法,保证刀具负荷的稳定,减少切削方向的突然变化;

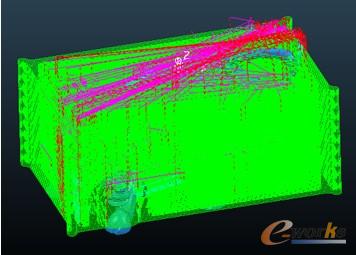

整体开粗
之后,根据残留模型,使用模型残留区域清除加工策略将牛的扭头侧、背侧、头、尾等部分采用定位加工技术进行二次开粗。此工序使用2把刀:1、端铣刀D12.0,余量0.5,行距7.0,下切步距1.0,转速2000转/分,进给速度4m/分;2、球头刀D6R3,余量0.5,行距3.0,下切步距0.5,转速4000转/分,进给速度4m/分;

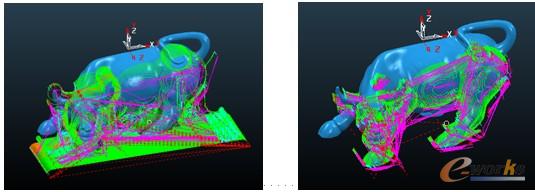

二次开粗(端铣刀D12.0) 二次开粗(球头刀D6R3)
再后,使用平行精加工策略将牛的扭头侧、背侧、头、尾等部分进行半精加工(定位加工),球头刀D6R3,余量0.1,行距0.5,转速4000转/分,进给速度6m/分。
半精加工
然后,使用曲线投影5轴加工策略将牛的腹部(正面、背面两部分)和头部进行精加工,球头刀D6R3,余量0,行距0.5,转速5000转/分,进给速度6m/分。PowerMILL 的连续 5 轴加工功能可以在复杂曲面、实体和 STL 三角形模型上产生 5 轴刀具路径,且全部刀具路径都经过了过切检查;

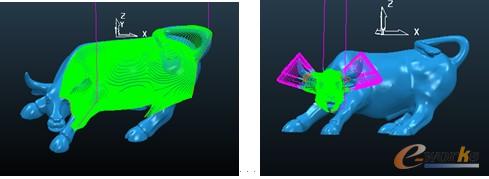

牛腹精加工 牛头精加工
