三菱数控RS232C接口应用

发布时间:2013-06-14 作者:郑茂齐  来源:中国金属加工在线
关键字:数控 三菱数控 RS232C
数控机床是一种高效率的机电一体化设备,已广泛应用在各加工制造企业当中,在应用当中,利用RS-232C串口进行数据的传输是其中较为重要的一个环节。本文详细介绍了三菱数控RS232C接口应用。

4、电脑通信软件和M7通信参数设定

    4.1 电脑通信软件设定


    以电脑自带软件超级终端为例,按照以下方式设置该软件:先确定使用哪一个串口(本例以COM6为例),然后对所使用串口的属性进行如下设定。

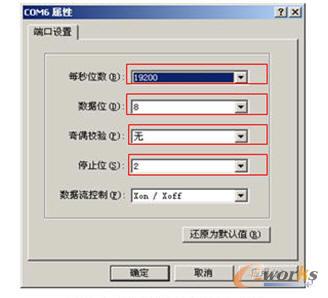

图4-1电脑侧COM口通信设定


    4.2 M7通信(NC侧)参数设定

    端口(即通信)号设置(以端口2为例)和装置设置(以装置0为例):

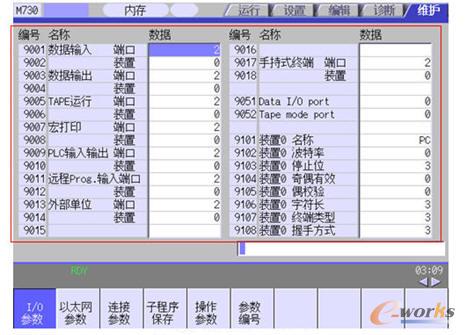

图4-2 NC侧参数通信设定1


    上述参数#9102:设为0即波特率为19200bps(1:9600;2:4800)。

    若进行computer Link B运行,除设定参数#8109为1,端口设定为2外(NC要开通此选项功能,才能进行#8109设定),还要设定以下参数:

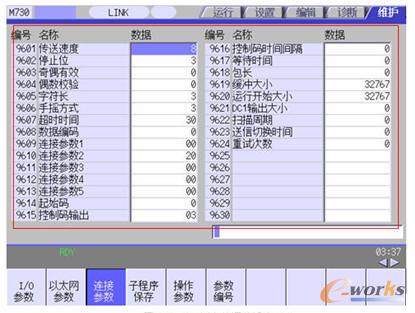

图4-4 NC侧参数通信设定


5、结束语

    虽然以太网在一定程度上传输速率比串口快,但是当前串口在数控机床上应用仍然很普遍,在加工者和机床之间仍然起着桥梁作用。
