三菱数控RS232C接口应用

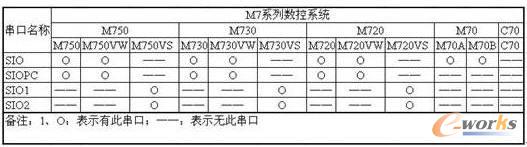

表3-1 M7系列数控系统串口分类

    由以上表格可知：

    M70系列只有一种串口SIO，分别由通道1和通道2组成。
    M700系列的串口分为显示单元串口（SIOPC）和控制单元串口（SIO），也分别由通道1和通道2 组成。
    C70与外部装置通信时使用USB和IC卡，没有串口功能。

    以下就串口的接线方式详述如下：

表3-2 串口SIO电缆图

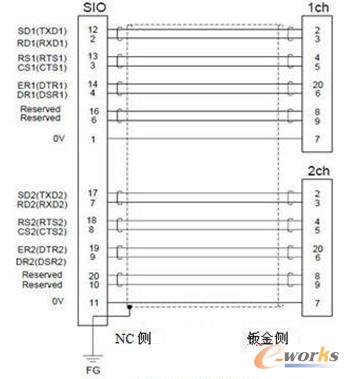

    如下图所示，F034是1CH的接法；F035是1CH＋2CH的接法。

图3-2 串口SIO接线图

    3.2.2 M700系列串口SIO连接电缆和接线图同M70系列串口：M700VS串口SIO1和SIO2连接电缆和接线图分别同M70系列串口，SIO1与SIO2功能和使用方法相同。

    3.2.3 M700系列串口SIOPC（除M700VS外）连接电缆和接线图：

表3-3 串口SIOPC电缆图

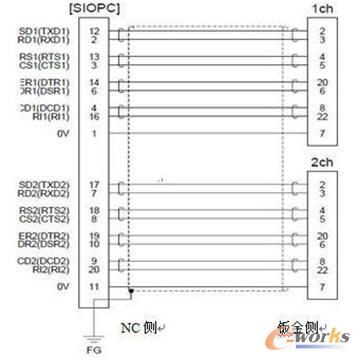

    如下图所示，G031是1CH的接法；G032是1CH＋2CH的接法。

图3-2 串口SIO接线图

    3.2.4  M700系列控制单元串口与显示单元串口区别

    控制单元与显示单元串口通道1区别如下：

表3-4 串口电缆F034通道1


表3-5 串口电缆G031通道1

    备注：
    1、DR——Data set ready；CD——Data carrier deteect；RI——Ring indicator
    2、除上述信号不相同外，其余都相同。

    控制单元与显示单元串口通道1区别如下：

表3-6 串口电缆F035通道2


表3-7 串口电缆G032通道2

    备注：
    1、DR——Data set ready；CD——Data carrier deteect；RI——Ring indicator
    2、除上述信号不相同外，其余都相同。

    以上不同的信号为控制信号，其余都是相同的。

    在数据传输过程中对控制信号无要求时，其对应电缆可以相互替换使用。

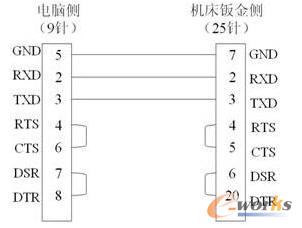

    3.2.5 电脑与机台钣金侧的接线图（仅供参考） ，如下图所示：

图3-4  电脑与机台钣金侧电缆接线图

    3.2.6 M7系列串口功能

    NC控制单元串口SIO功能：

表3-8 NC控制单元串口SIO功能

    备注：1. O表示可以使用；——表示不可以使用。
    2.此处RS232C功能对应M700系列NC单元的SIO。
    3.DNC进行分“TAPE”运行和“LINK B” 运行；#8109：1；LINK B；0 TAPE。

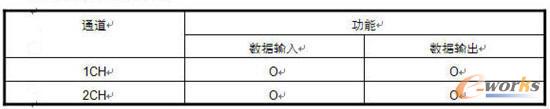

    显示单元串口SIOPC功能：

表3-9 NC显示单元串口SIOPC功能

    备注：1. O表示可以使用；——表示不可以使用。
    2. M700系列的显示单元的串口只具备以上两项功能。
    3.输入输出的数据；加工程序；NC参数；维修数据等。
