液压支架模块化设计策略

3 模块配置评价

    由于模块划分时选择不同的权重值或模块划分粒度度量值会产生不同的模块划分方法，导致模块划分的不同，模块配置的液压支架会有差异，所以需要通过评价选出最佳的模块划分方法。

    以ZY2800/09/20液压支架为例，液压支架的期望物元模型，如表2所示。A、B、C代表3种模块划分下组合成的液压支架的特征物元数值。对特征物元进行分析，建立配置矩阵，得到每项特征物元的相对权重值，如表3所示。

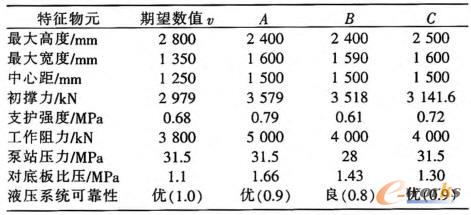

表2 ZY2800/09/20型液压支架期望物元模型

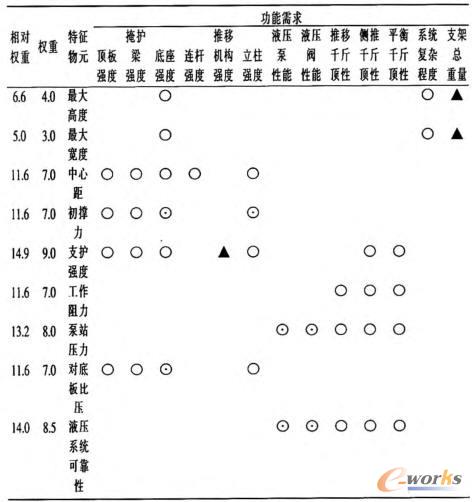

表3 液压支架配置矩阵

    其中⊙表示关系强度R=9；О表示关系强度R=3；▲表示关系强度R=1；空白表示关系强度R=0。Wi表示该物元特征的相对权重值。特征重要度cwi算法

    例如支护强度特征重要度为

    其中

    用表示期望模型中第i个数据的期望数值，用vxi表示第x模块组的第i个数据的量化数值，计算差异度d和相似度s

    根据计算得出SA=0.862，sB=0.855，sc=0.925，相似度值越大，说明于预期越接近。故C组为最优选择。

4 结语

    根据功能一结构的概念设计模型和模糊聚类方法提出了一种液压支架的模块化设计方法，既考虑了传统概念性设计中的需求、功能等因素，又考虑了各结构间的耦合、约束关系，在设计过程中更加彻底的对液压支架的功能结构进行了分析，从而更有效的进行液压支架模块化设计。
