覆盖件模具中圆角自动减小的算法与实现

    （3）颜色和图层设置：选择检索结果表中的某些行，设置颜色和图层，设置为同一颜色和图层的圆角面会被分到同一组，并显示在调整列表中，显示如图5所示。

图5 设置颜色和图层显示列表

3.2 圆角减小

    通过变小圆角半径，创建新圆角面周围面的回避形状，主要实现以下功能：

    （1）选择圆角面：把选择的圆角面作为减小对象面。

    （2）指定调整模式：提供“按比例变大(%)”、“指定半径值”和“指定变大值”三种方法，减小圆角半径。

    按比例缩小(%)：按照百分比系数进行调整。

    指定半径值：调整到指定圆角半径大小。

    指定减小值：在原半径基础上减去此值，为减小后的圆角半径。

    （3）设置调整后的颜色和图层：针对调整后生成的圆角面，可以指定其颜色和分配图层。

    圆角减小处理前后对比效果如图6所示，圆角半径由10减小到6，减小后的圆角面周围是延长的切面。

图6 圆角减小示意图

4 应用实例

    为验证圆角自动减小算法的效果，下面以车门型面的圆角减小过程为例进行说明。首先，在SINOVATION中读入车门型面的三维模型，如图7所示，使用圆角检索命令，检索出型面中的所有圆角面，设置圆角面颜色为绿色，放到图层2中；然后，使用圆角减小命令，按比例缩小20%，调整后颜色设置为蓝色，放到图层3中；批量减小圆角生成效果，如图8所示。

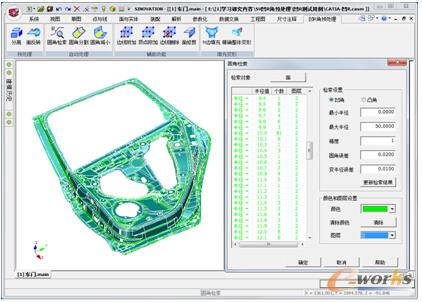

图7 圆角检索处理

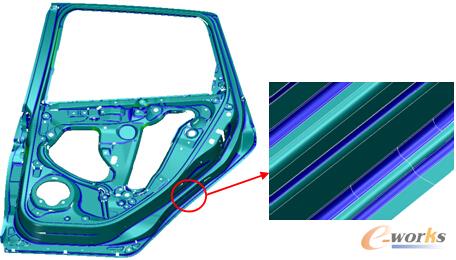

图8 圆角减小效果

    目前，圆角减小功能已经成功应用到国内6家大型汽车覆盖件模具设计制造企业，用户在使用过程中，非常认可软件中提供的圆角减小解决方案。根据统计，至少减少了用户修改圆角工作量的百分之八十。

5 结束语

    针对CAD软件中圆角减小产生的圆角面变形质量差、处理效率低等问题，提出了一种基于面面创建圆角的圆角自动减小算法，实现了圆角面的自动批量减小处理。算法在国产CAD软件SINOVATION上进行了开发和功能实现，应用于覆盖件模具的圆角减小操作后，大大提高了圆角设计效率，与传统方法相比，至少减少了80%的修改圆角工作量，且减小后的圆角面质量得到提高，满足了模具型面设计的需要，用户给出了高度评价。
