覆盖件模具中圆角自动减小的算法与实现

发布时间：2015-08-25 作者：徐伟张道忠魏威来源：山大华天

关键字：覆盖件模具圆角减小面面创建圆角变半径 CAD软件

收藏好文推荐打印

借助CAD软件减小覆盖件模具的圆角时，容易出现圆角面变形质量差、处理效率低等问题。为此，提出了一种基于面面创建圆角的圆角自动减小算法，通过自动检索圆角、查找面边、延长面、面面倒圆角、变半径圆角等系列算法，实现了圆角面的自动批量减小处理，并在国产CAD软件SINOVATION的基础上进行了研发，大大提高了圆角设计效率。通过在车门型面圆角减小案例中的应用，表明该算法可以提高圆角减小的效率和变形后圆角面的质量，满足了模具企业高效、灵活的模具型面设计需要。

查找面边的部分关键代码，如表1所示。

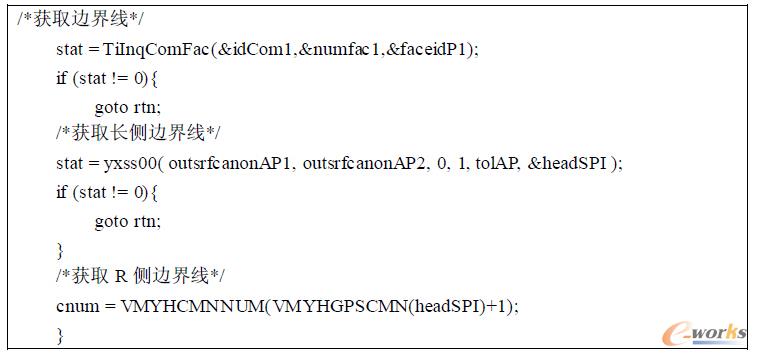

表1 查找边界线部分代码

2.3 延长面

根据查找出的长侧边界线和R侧边界的切线反方向进行延长，创建出两个平面，即为延长面。主要实现算法为：

（1）参照长侧的边界线查找出相邻R侧边界线，求出其切线方向；

（2）根据切线方向（反方向）和延长距离，求出两侧的延长边界线；

（3）计算求出两条边界线延长方向的平均方向，根据平均方向和延长距离，求出两侧边界线的中间位置的一条边界线；

（4）依次循环(1)、(3)过程创建每部分的边界线；

（5）最后，按照所有的边界线轨迹创建面。

使用面延长功能的原语函数，沿着临边的切线方向进行面延长，其部分关键代码如表2所示。

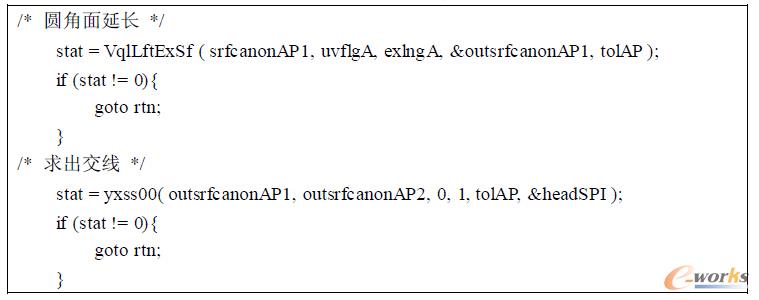

表2 面延长部分代码

2.4 面面倒圆角

面面倒圆角是指参照延长生成的面，根据设定的圆角半径大小，按照面面倒圆角的方法，创建新的圆角面。此部分功能的实现，主要调用面面倒圆角命令接口（VPLFLTM00）。面面倒圆角的原语函数，使用接口描述如表3所示。

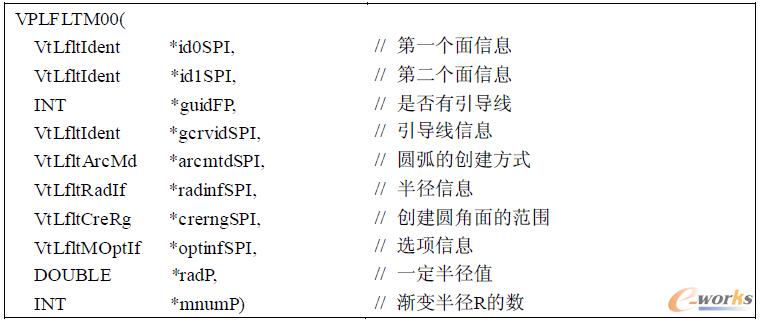

表3 面面倒圆角接口

共4页
