本文基于CAE分析软件——ANSYS Workbench的结果，结合疲劳裂纹扩展寿命理论，研究了基于ANSYS Workbench计算结果裂纹疲劳的分析方法。

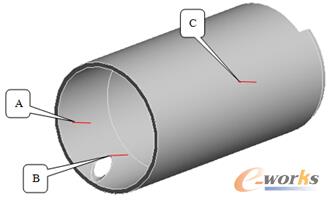

图2 裂纹位置

套筒工作时，每一个循环要求为：a）无控制电流的条件下工作25min，两腔压力交变次数；b）在频率为0.3～0.5Hz，幅值为15±1mA的正弦控制电流下工作4min，两腔压力交变次数120次；c）两个保险活门打开状态下各工作30s，两腔压力交变次数1次。

套筒工作100个循环，共12100次循环。

由于套筒数量多，裂纹位置随机分布，现分别取裂纹位于A、B和C处（裂纹规格：深0.09mm×长8mm），对套筒进行裂纹疲劳分析，如图2所示。

3.2有限元计算结果

套筒有限元模型如图3所示。约束：对DJ1-2F舵机壳体一端施加固定约束，如图4所示。载荷：对DJ1-2F舵机套与壳体施加油压P=5.8MPa，对壳体一端施加轴向力F=11047N，如图5所示。

图3 有限元模型

图4 施加约束

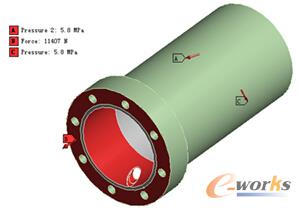

图5 施加载荷
