图7 收回-Y方向加载应力云图

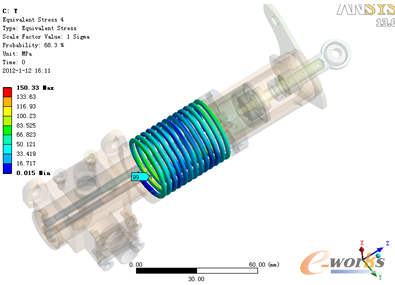

图8 收回-Z方向加载应力云图
在伸出状态下,X、Y、Z方向加载,弹簧的受力分别如图9、10、11所示:1Sigma下等效应力的最大值为115.54MPa,3Sigma下等效应力的最大值为327.02MPa;1Sigma下等效应力的最大值为125.28MPa,3Sigma下等效应力的最大值为367.01MPa;1Sigma下等效应力的最大值为90.332MPa,3Sigma下等效应力的最大值为303.42MPa。

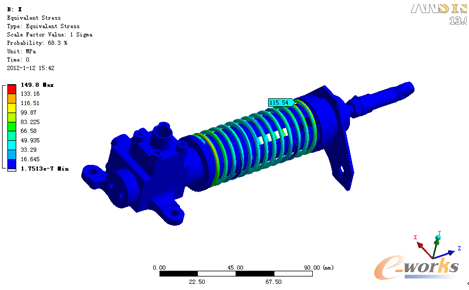

图9 伸出-X方向加载应力云图

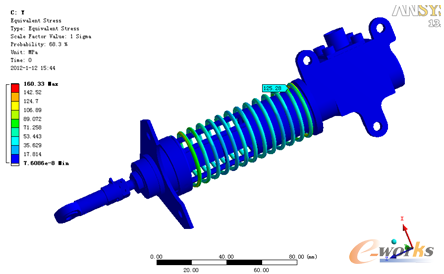

图10 伸出-Y方向加载应力云图
