基于CAE软件——ANSYS Workbench的双余度线位移传感器疲劳寿命研究
本文基于CAE软件——ANSYS Workbench对双余度线位移传感器随机振动分析的结果，结合疲劳寿命理论，以弹簧为例，对其进行疲劳寿命预测，为产品的疲劳寿命预测提供了分析方法。
载荷：铁芯收回、伸出状态下的振动功率谱如图3所示。

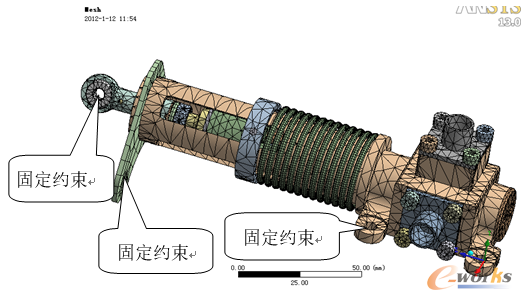

图4 收回-有限元模型

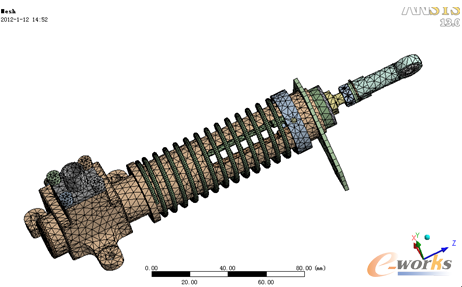

图5 伸出-有限元模型
3.1.2计算结果
通过对双余度线位移传感器做计算，以弹簧为例，对其进行CAE分析。
在收回状态下，X、Y、Z方向加载，弹簧的受力结果分别如图6、7、8所示：1Sigma下等效应力的最大值为92.363MPa，3Sigma下等效应力的最大值为295.11MPa；1Sigma下等效应力的最大值为99MPa，3Sigma下等效应力的最大值为297.18MPa；1Sigma下等效应力的最大值为140.93MPa，3Sigma下等效应力的最大值为442.01MPa。

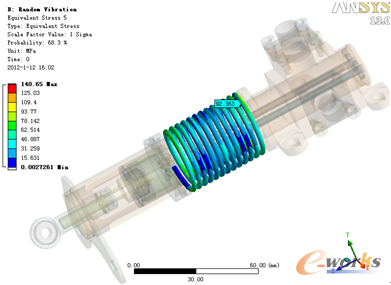

图6 收回-X方向加载应力云图
