PLC在数控加工中心刀具库选择中的应用

发布时间：2014-04-21 作者：刘红平来源：万方数据

关键字：PLC 刀具数控加工中心

收藏好文推荐打印

本文介绍了利用三菱FK2N系列PLC对数控加工中心刀具库选择的控制，阐迷了控制方秦，同时根据数控加工中心刀具库选择的控制要求和特点，确定PLC,的输入输出分配，设计出梯形图并进行现场调试。

1 控制要求

　　数控加工中心刀具库由六种刀具组成，按钮SB1~SB6分别为六种刀具选择按钮:ST1~ST16为刀具到位行程开关，由霍尔元件构成。

　　(1)初始状态时，PLC记录当前刀号。

　　(2)当按下按钮SB1~SB6中的任何一个时，PLC记录该刀号，然后刀盘按照离请求刀号最近的方向转动。转盘转动到刀具位置时，到位指示灯发亮，机械手开始换刀，且换刀指示灯闪烁，5s后换刀结束:

　　(3)换刀过程中，其它换刀请求信号均无效:换刀完毕.记录当前刀号，等待下一次换刀请求，

2 程序设计

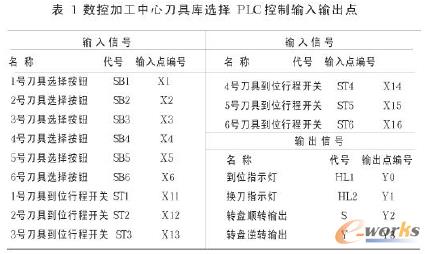

　　2.1 数控加工中心数控刀具库选择PLC控制输入输出点

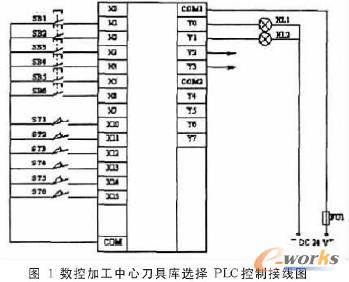

　　2.2 数控加工中心刀具库选择PLC控制接线图

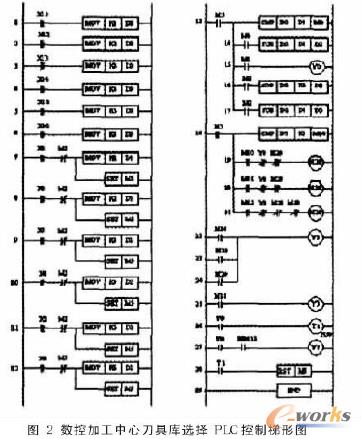

　　2.3 根据控制要求数控加工中心刀具库选择PLC控制梯形图见图2。
