基于CAXA制造工程师的复杂型腔建模与加工

发布时间:2013-09-01 作者:廖仲伍 刘柏良  来源:万方数据
本文介绍了使用CAXA制造工程师软件中的零件造型模块对型腔进行了三维实体零件造型,用制造工程师中的CAM模块对型腔进行了加工模型的创建、加工设置、成型过程仿真和数控编程。利用制造工程师CAM系统的后处理功能,自动生成顶型腔的数控加工的NC代码。提高了复杂型腔的设计、制造速度。

1 引言

  机械制造中综合应用的CAD/CAM技术,为机械制造业提供了强有力的技术支持,并产生深远的影响。使用CAXA制造工程师CAD/CAM系统进行复杂零件的设计和加工制造,可使企业提高设计质量,缩短生产周期,降低产品成本,从而取得良好的经济效益。

2 三维实体零件的建模

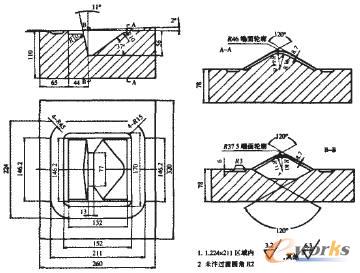

  型腔零件图,如图1所示。

型腔零件图

    图1 型腔零件图

  本文型腔是根据二维图纸来做的。所以造型前先理解二维三视图,再确定造型方案:

  ①做出四个截面。

  ②根据左右两端的截面线做拉伸增料,得到整个造型的主体。

  ③根据中间两个截面做拉伸除料,做出型腔中8.7mm部分。如图2所示。

型腔8.7mm部分除料

    图2 型腔8.7mm部分除料

  ④根据Z-56深处的长方形和四周的斜度求出延伸到上面的截面,做拉伸除料,得到Z-56坑。如图3所示。

型腔Z-56坑

    图3 型腔Z-56坑

  ⑤做出6mm深槽的凸形,与已经做好的模型做布尔运算。如图4所示。

型腔6mm凸形深槽

    图4 型腔6mm凸形深槽

  ⑥按图倒各圆角。

  在制造工程师中的零件特征环境中,通过绘制草图进行拉伸增料、放样增料、放样除料、拉伸除料、拔模、曲面加厚除料、过渡等操作完成顶盖三维实体造型。造型关键过程如下。

3
