GibbsCAM 有效支持TORNOS TB-DECO 及其全系列机床

GibbsCAM 如何支持用户的各种数据来源？

    从一份简单的2D 传真图纸，到用户设计办公室的3D 模型，或客户通过电子邮件传送的其它数据格式，GibbsCAM 赋予用户强大的数据读取能力，包括目前常见的绝大多数的数据格式，例如：DXF，IGES，Parasolid .x_t xmt，.x_b .p_b，点表.txt，ACIS.sat，SolidEdge.par.asm，VDAFS.vda，STL.stl，AutodeskInventor.ipt.iam，SolidWorks.sldprt.sldasm，等。

    除了这些读入格式，GibbsCAM 还有一个独特的《几何专家》特征功能，使用户能够方便的制图和更改几何数据，并在合适的公差范围内完成加工。另外，完整的制图系统还赋予了夹具和特除刀具的定义，通过机床仿真功能校验加工中是否有碰撞发生。以上这些优势帮助用户有效合理的处理来自客户的任何类型的数据。

    作为一个程序员，没有必要学习使用额外的CAD 绘图软件，偏离你的工作重点。GibbsCAM 提供了合适的绘图工具，车间工作人员可以根据加工操作的需要定义2D 或3D 几何。

GibbsCAM 多任务车铣复合加工(MTM)如何工作？

    用户可以自定义或从刀具库选取所需刀具，并分配至机床或车削刀架的正确位置；然后选取要加工的几何，并选择图形标记的加工方向、刀具位置以及起始和终止点等刀具路径相关设定。

    GibbsCAM 可通过其图形化的同步管理器，协调多任务加工机床各通道之间的程序同步，直观观察各操作的加工时间，然后后置处理生成TTFT 代码，直接应用于DECO 系列机床进行生产，或者导入TB-DECO 软件进行再编辑。

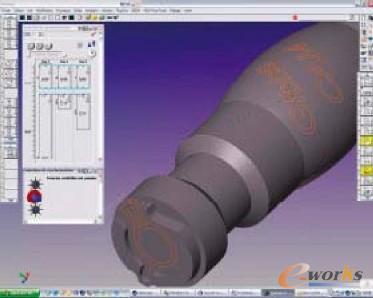

图1 GibbsCAM同步管理器

    同步管理器显示多通道加工中同步程序的起始接点和加工时间。另外，还有一个辅助对话框显示操作中的矛盾或冲突信号。

    关于TB-DECO 系统，过去要在TB-DECO PC 界面写程序，现在应用GibbsCAM 即可完成任何复杂的程序。经验丰富的TBDECO 加工专家会发现自己身处一个完整的加工环境中。

    过去，编程人员只能参照Tornos 优化，再通过T B-DECO 微机界面进行 优化切削参数。现在GibbsCAM自动产生同步功能和相互间的变动操作，不仅操作内容简单，而且整个产品的加工流程都可以直观的表达出来。这使GibbsCAM 有能力管理一个完整的机械加工车间，包括车削机床，棒料自动进给车削机床，铣削机床，多刀塔多主轴加工中心（MTM）。

    GibbsCAM 还拥有线切割的功能，可以支持您的线切割车间正常运行。这系列的功能集成在一个软件系统里，避免了您学习使用多套软件的繁琐，一款软件即可完全满足您的需要。

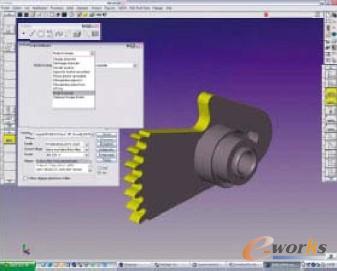

图2 GibbsCAM 线切割的功能
