数控机床数据采集嵌入式适配器设计与开发（下）
传统数控机床数据采集系统采用有线进行数据传输且采集的数据类型少，通信的移动性和数据采集的适应性不足，因此选择无线通信作为嵌入式适配器与上位机的通信方式，设计与开发嵌入式适配器实现数控机床联网与数据采集，依据通信和数据采集方面的需求，设计嵌入式适配器硬件系统，选择与定制嵌入式适配器操作系统，开发嵌入式适配器数据采集与处理软件.结果表明，嵌入式适配器实现了与上位机的无线通信，实现了数控机床数据采集与异构数据处理，提高了系统灵活性。

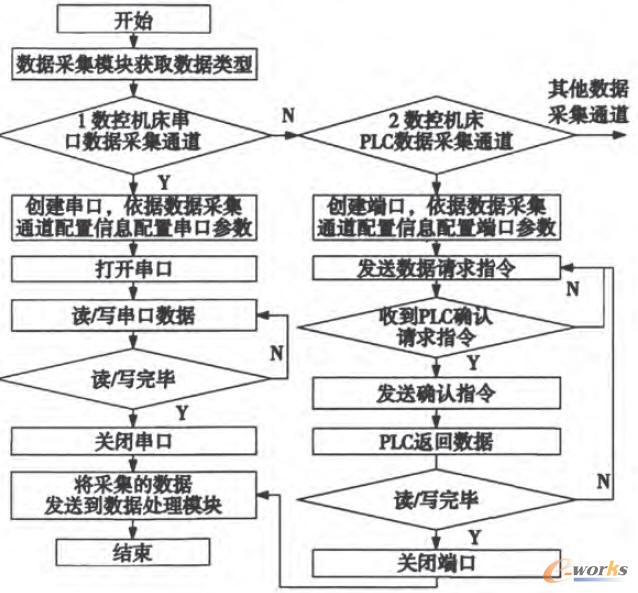

图6 嵌入式适配器数据采集模块运行流程图
嵌入式适配器数据处理模块的运行流程如图7所示。首先，获取数据采集模块采集的语法异构数据，依据XMLSchema解析采集的数据类型，XML生成器依据数据类型将采集的数据转化为XML文件，然后解析XML文件，获取封装规则定义的各个属性，读取XML文件，XML映射器依据XML XSLT将异构的XML数据同构化，最后，XML封装/发送器将同构数据进行封装，发送到DNC服务器的嵌入式适配器接口。
图7 嵌入式适配器数据处理模块运行流程图
选用C#语言，利用Visual Studio 2005集成开发平台，依据软件运行流程，基于.NET实现数据采集与处理软件。
4 实验与分析
4. 1串口通信实验与分析
实验设备包括XH714立式加工中心和嵌入式适配器，如图8和图9所示，利用RS232线实现嵌入式适配器与数控机床连接，进行串口通信实验。实验结果如表1所示。从表1中看出，嵌入式适配器实现了与数控机床串口通信的功能，且传输速率满足实际工程应用需求。

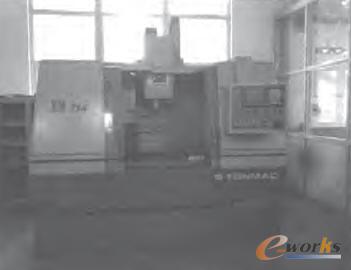

图8 XH714立式加工中心
