2012年PLM征文：CAD/CAM/CAPP/PDM集成系统的应用

1 前言

    公司已经全面实施了ERP和PDM/CAPP系统，取得很好的应用效果。公司计划全面推广CAD/CAM技术，实现从设计到工艺到制造的整体信息化集成方案，引进三维设计软件，实现全桥三维建模，提高产品设计精度；通过将设计项目管理、全过程产品数据管理、模型设计、工程图设计、工艺设计、套料设计和采购清单提供全面纳入软件系统进行信息管理和流程驱动管理，实现设计过程跟踪管理和设计交付物的可视化管理，逐步建立以设计管理平台为基础的企业知识积累机制，提高产品工艺设计能力和水平。

2 项目目标

    建立统一完整的项目技术资料管理平台，提供生产管理需要的技术数据；

    可覆盖企业所有项目技术资料的静态和动态管理；

    可有效集成各种设计软件信息，并将信息组织成约定的接口数据传递给ERP系统；

    建立一套项目管理体系，符合企业管理习惯和未来业务发展需要；

    逐步建立整个企业数据保护和知识积累的机制；

    建立电子化项目技术资料管理相关制度和岗位设置。

3 项目解决方案

    3.1 总体规划

    在应用CAD平台后，工程BOM上的产品装配关系就不需要手工维护，而是直接从CAD信息中获取。而且在CAD设计时就需要直接填写编码和材料信息，这些信息需要查ERP库和用编码管理器生成。

    在CAD文件进入PDM系统后需要走流程完成签审和发布工作。

    PDM环境下可以利用发布的三维模型或二维工程图创建NC代码，并作为相应零部件的关联对象管理。

    完成CAD/CAM/CAPP设计后PDM产生接口数据。

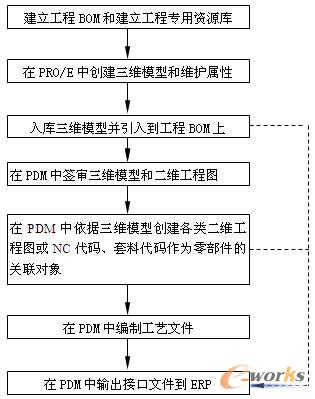

    图1 集成系统产生的产生接口数据
