引言
抢答器是一种广泛应用在各种智力竞赛中的一种典型电气控制产品,目前,市场上的抢答器,种类繁多,功能各异,控制方法也不相同。
本文采用了一种新的控制方式,用PLC和人机界面组合实现抢答器控制系统的控制。PLC结构简单,功能强大,通用性好,抗干扰能力强,可以提高系统的可靠性,稳定性;人机界面是一种连接人和机器的桥梁,用户可以自由的组合文字、按钮、图形、数字等来处理,监控和管理可能变化的信息,人员和设备的信息交流、数据修改、故障处理等都很方便。将二者结合更可以提高系统的性能。
1 抢答器的控制要求
1)该抢答器为六组选手提供按钮进行抢答,选手若回答主持人提出的问题时,需抢先按下各自的抢答按钮。
2)正常抢答:主持人按下人机界面上的开始抢答按钮之后,绿灯亮,在15秒倒计时内,6组选手可按下按钮开始抢答,有人抢答成功,触模屏上对应的选手指示灯亮。并在七段数码管和触摸屏上显示抢答者的选手号,此时停止倒计。
3)违规抢答:主持人未按下人机界面E的开始抢答按钮,若有选手开始抢答,指示灯红灯亮,并在七段数码管和触摸屏上显示抢答者的选手组号,此时抢答无效。
4)主持人按下人机界面上的复位按钮,系统开始下一轮抢答。
2 抢答器的软硬件设计
根据系统的控制要求,分析系统的输入输出设备,本装置选用丙门子S7—200系列的CPU224模块,CPU224模块本身有14个输入点,lO个输出点,可以满足本系统的要求。人机界面选用同是西门子公司的K.TPl78触摸屏,该触摸屏使用方便、人机对话界面友好、组态技术易掌握、与PLC可进行良好通信。
2.1 PLC的硬件分析
2.1.1输入,输出端子分析
1)输入端子:主持人开始和复位按钮由触摸屏画面组态,不占用输入端子;六组选手共需6个按钮,占用6个输入端子,因此,PLC应配置6个输入端子。
2)输出端子:用一个七段数码管显示抢答者的组别号,占用7个输出端子;再加上1个绿灯用于显示允许开始抢答、1个红灯表示抢答无效共2个负载,因此,PLC应配置9个输出端子。
3)触摸屏与PLC之间用专用通信电缆连接。
2.1.2 PLC的输入,输出端子分配
PLC的输入/输出端子分配如表1所示。

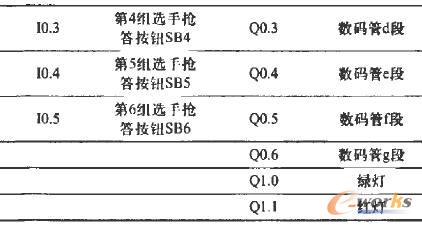

表1 PLC的输入/输出端子分配表
2.1.3 PLC的外部接线图

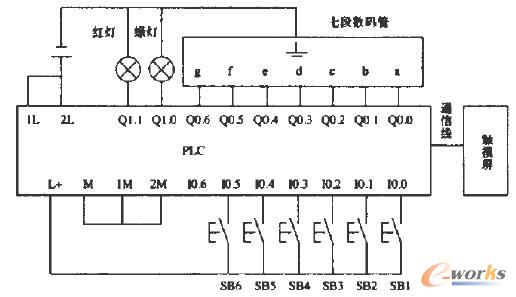

根据控制要求和I/O分配设计PLC的外部接线图如图1所示。
图1 PLC外部端子接线图
