GibbsCAM在巨型零件加工上的应用

    客户名称：比塞洛斯国际公司

    网址：www.bucyrus.com/zh/home.aspx

    难点：巨型工件安装定位困难，估算加工时间困难

    解决方案：采用GibbsCAM软件

    结果：支持直角铣头减少加工和装卡时间，生成加工工艺报告（BOM表）[备注：直角铣头是专为龙门式数控铣床、加工中心设计的，可以将立式加工轴转换为卧式加工轴，实现一次装夹工件，完成水平面及垂直面的孔和平面的加工。该附件极大地扩展了机床的加工范围，减少了因为立式、卧式加工工序转换带来的工件二次装夹或转运，提高了工作效率，同时又可提高零件的加工精度]。

    加工一个装配后重达16800000磅，全部铺开需要一个半足球场的巨型零件，其面对难度完全不同于一般车间加工厂。

    不同于一般工厂的主要是处理复杂的几何问题和其他加工问题，加工巨型零件最困难的是处理不同加工工序间的位置移动和再定位。

    比塞洛斯国际公司位于美国威斯康星州东南部的密尔沃基市，是一个生产煤、矿、石油等露天开采用挖掘机械的厂商。比塞洛斯国际公司使用GibbsCAM软件，使加工操作次数大大减少，从而缩短了花在多次调整巨型工件上的时间。另外，GibbsCAM软件的仿真功能避免贵重零部件的损坏，同时，它的报告功能还可以帮助车间估算加工时间和零部件的成本。

    除了1942年至1945年这三年公司60%的产品都投入到军工产品生产外，自其1880年成立以来，比塞洛斯国际公司一直致力于挖掘机，索斗铲（一种挖掘机）和钻孔机生产。该公司80%的销售区域在美国国外，该公司能在激烈的竞争中生存与发展起来，都归功于75年来在露天采矿领域取得的成功，以及对竞争对手成功收购的结果。2007年对德国采矿设备公司DBT GmbH的成功收购，使比塞洛斯国际公司的业务范围扩展到地下采矿领域，雇员总数增加到6000名。自1893年，比塞洛斯国际公司总部设在美国威斯康星州南部密尔沃基市的工厂，现在已有近1400名员工。这其中包括7名编程人员，他们为车间超过25台数控机床提供技术支持，这些机床主要为比塞洛斯国际公司以及所收购的公司制造生产所有零部件和配件。

    该车间配备了各种中型到大型的HMC（卧式加工中心），VMC（立式加工中心）和车床，但调配大型零部件的数控中心是二台相同的英格索尔机床。

    这个转向架构架是由多个钢板焊接成的焊成件。焊接后，它经过喷砂和喷漆处理，然后被运送到流水线上，流水线在加工之前就已做好标记，用来确保所有的面有足够的余量，从而保证加工出合格成品尺寸。

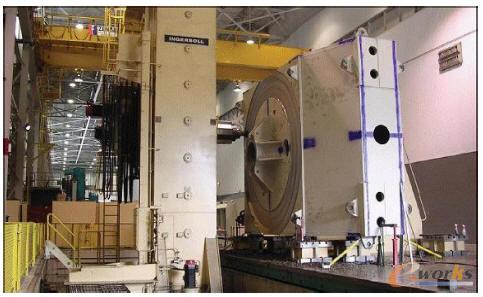

    图1 转向架构架

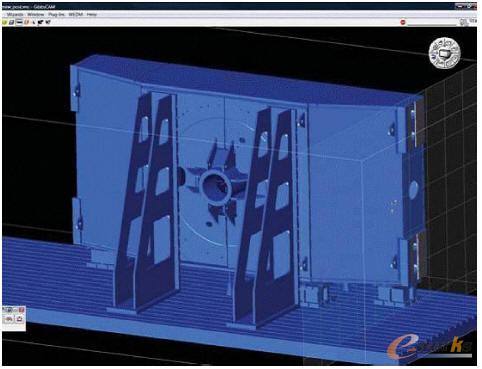

    图2 输出GibbsCAM的数据
