传感器网络在环境检测系统中的应用

1 引言

    近年来，随着无线传感器网络技术的迅猛发展，以及人们对于环境保护和环境监督提出的更高要求，越来越多的企业和机构都致力于在环境监测系统中应用无线传感器网络技术的研究。通过在监测区域内布署大量的廉价微型传感器节点，经由无线通信方式形成一个多跳的网络系统，从而实现网络覆盖区域内感知对象的信息的采集量化、处理融合和传输应用。与传统的环境监测手段相比，使用传感器网络进行环境监测有三个显著的优势：一是网络的自组性提供了廉价而且快速部署网络的可能;二是现场采集的数据可通过中间节点进行（路由）传送，在不增加功耗和成本的前提下，可将系统性能提高一个数量级;三是网络的健壮性、抗毁性满足了某些特定应用的需求。无线传感器网络技术是应用性非常强的技术，它在当前我国环境监测系统中的应用潜力是巨大的。

2 系统概述

    环境监测应用中无线传感器网络属于层次型的异构网络结构，最底层为部署在实际监测环境中的传感器节点。向上层依次为传输网络，基站，最终连接到Internet。传感器节点由传感器模块、处理器模块、无线通信模块和能量供应模块组成，传感器节点的体系结构如图1所示。为获得准确的数据控制工程网版权所有，传感器节点的部署密度往往很大，并且可能部署在若干个不相邻的监控区域内，从而形成多个传感器网络。传感器节点将感应到的数据传送到一个网关节点，网关节点负责将传感器节点传来的数据经由一个传输网络发送到基站上。传输网络是负责协同各个传感器网络网关节点、综合网关节点信息的局部网络。基站是能够和Internet相连的一台计算机（或卫星通信站），它将传感数据通过Internet发送到数据处理中心，同时它还具有一个本地数据库副本以缓存最新的传感数据。监护人员（或用户）可以通过任意一台连入Internet的终端访问数据中心，或者向基站发出命令。基于无线传感器网络的环境监测系统适合于在煤矿、油田安全监测，温室环境监测、环保部门的大气监测、突发性环境事故的预测及分析、特殊污染企业的监测，生物群种的生态环境监测以及家庭、办公室及商场空气质量监测等领域应用。

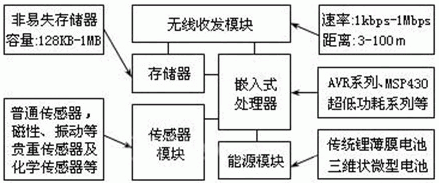

图1 传感器节点体系结构

3 系统应用特点及架构

    3.1 系统特点

    利用无线传感器网络实现环境监测的应用领域一般具有以下特点：

    （1）无人环境、环境恶劣或超远距离情况下信息的采集和传送，保证系统工业级品质安全可靠。

    （2）生物群种对于外来因素非常敏感，人类直接进行的生态环境监控可能反而会破坏环境的完整性，包括影响生态环境中种群的习性和分布等。

    （3）需要较大范围的通信覆盖，网络中的设备相对比较多，但仅仅用于监测或控制。

    （4）系统实施、运行费用要低，无需铺设大量电缆，支持临时性安装，系统易于扩展和更新。

    （5）具有数据存储和归档能力，能够使大量的传感数据存储到后台或远程数据库，并能够进行离线的数据挖掘，数据分析也是系统实现中非常重要的一个方面。

    3.2 系统架构

    3.2.1 矿井安全监控

    矿井利用无线传感器网络实现井下安全监控的系统结构框图如图2所示。传感器节点负责井下多点数据采集，主要包括CO、 、 、瓦斯、风速和气压等参数，通过井场监控终端（基站）和地面基站传送给后台监控中心。后台监护人员通过该监测系统可及时、有效、全面的掌握矿井情况，有利于矿井实施指挥调度、安全监测，从而可以有效的防止矿井事故的发生。

图2 矿井无线传感器网络环境监控系统结构框图

    3.2.2 生态环境监测

    传感器网络在生态环境监测方面的应用非常典型。美国加州大学伯克利分校计算机系Intel实验室和大西洋学院（The College of the Atlantic, COA）联合开展了一个名为 “in-situ”的利用传感器网络监控海岛生态环境的项目。该研究组在大鸭岛（Great Duck Island）上部署了由43个传感器节点组成的传感器网络，节点上安装有多种传感器以监测海岛上不同类型的数据。如使用光敏传感器、数字温湿度传感器和压力传感器监测海燕地下巢穴的微观环境;使用低能耗的被动红外传感器监测巢穴的使用情况，系统的结构框图如图3所示。

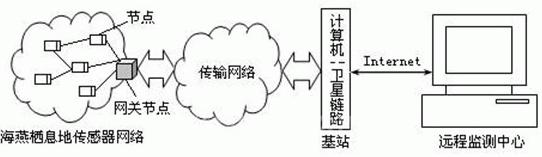

图3 生态环境无线传感器网络环境监测系统结构框图
