CAM曲面造型在数控铣床加工的方法与技巧

    1 分析零件图

    1.1 零件图

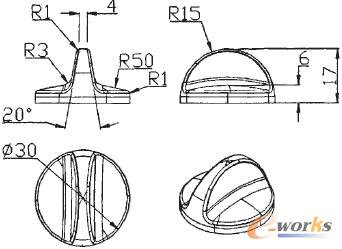

    如图l所示旋钮零件图：

图l  旋钮零件图

    1.2 分析零件图

    根据零件图分析，该旋钮零件由底座和手柄两部分组成，底座为一Φ30的圆柱体和R50球面，手柄则为一梯形挤出出来的实体与一R15球体的交集，而且面与面之间分别倒角R3和Rl。综合分析该零件表面为曲面，曲面粗加工——挖槽，曲面精加工——平行铣削。

    2 零件曲面造型

    2.1 底座

    底座的主体通过旋转的方法生成实体，方法如下所述：

    (1)设定图层l，命名为底座草图。

    (2)设计构图深度为0，构图平面为前视图构图面，绘制中心线和底座草图，如图2所示。

    (3)设定图层2，命名为底座实体。

    (4)单击主菜单-实体-旋转-串联命令，选取底座草图，然后选取旋转的中心线，生成底座实体。

图2 底座草图

    2.2 手柄

    手柄的主体为一梯形挤出实体与R15的球体的交集，方法如下所述：

    (1)设定图层3，命名为手柄草图，将l、2图层隐藏。

    (2)设计构图深度为20，构图平面为左视图构图面，绘制梯形草图，如图3所示。

图3 梯形草图

    (3)设定图层4，命名为手柄实体。

    (4)单击主菜单一实体一挤出一串联命令，选取梯形草图，单击执行菜单，保证挤出方向为负方向，建立实体，距离为加。

    (5)生成球实体，单击主菜单一实体一下一页一基本实体一圆球命令，指定半径为15，基准点即球心为(0，0，2)。

    (6)单击主菜单一实体一布林运算一交集命令，选取挤出实体和基本实体圆球，然后单击执行。

    (7)隐藏l、3图层，显示2、4图层，将底座实体和手柄实体都显示出来，把两个实体结合成一整体。单击主菜单一实体一布林运算一结合，选取底座实体和手柄实体，然后单击执行。

    2.3实体倒圆角

    将面与面之间分别倒角R3和Rl，方法如下所述：

    (1)单击主菜单一实体一导圆角命令，只打开实体边界，选取倒R3圆角的边界线，然后单击执行。

    (2)单击主菜单一实体一导圆角命令，只打开实体边界，选取倒Rl圆角的边界线，然后单击执行。

    2.4 由实体生成曲面

    将实体生成曲面为加工做准备，方法如下所述：

    (1)设定图层5，命名为旋钮曲面。

    (2)单击主菜单一绘图一曲面一下一页一由实体产生命令，选取旋钮实体，单击执行。

    3 加工工艺分析

    3.1 编程原点的确定

    由于旋钮外形轮廓以中心对称，根据编程原点的确定的原则，在XY平面内编程，原点取在工件的对称中心，Z向编程原点取在工件的上表面。

    工作设定参数为：

    工件尺寸：X：32 Y：32 z：25；

    工件原点：X：0 Y：0 z：18
