CAM加工教程：用中望3D加工校徽

发布时间：2011-07-01

关键字：CAM 中望3D 5轴联动加工

收藏好文推荐打印

中望3D是由广州中望龙腾软件股份有限公司推出的一款高性价比的三维CAD设计软件，是一款集CAD/CAM一体化的解决方案，能实现从设计到加工的全部过程。中望3D的CAM功能非常强大，能实现2至5轴联动加工。今天我就和大家来分享一下，如何用中望3D来加工一个校徽。

中望3D是由广州中望龙腾软件股份有限公司推出的一款高性价比的三维CAD设计软件，是一款集CAD/CAM一体化的解决方案，能实现从设计到加工的全部过程。中望3D的CAM功能非常强大，能实现2至5轴联动加工。今天我就和大家来分享一下，如何用中望3D来加工一个校徽。

步骤1 添加粗加工

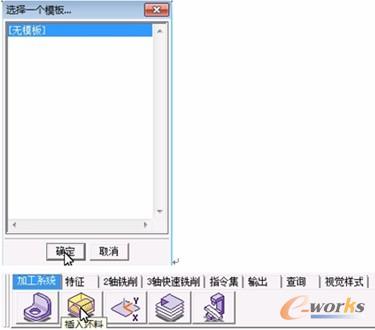

（1）点选鼠标右键选择加工方案，确定。

（2）点选加工系统选择选择插入配料。

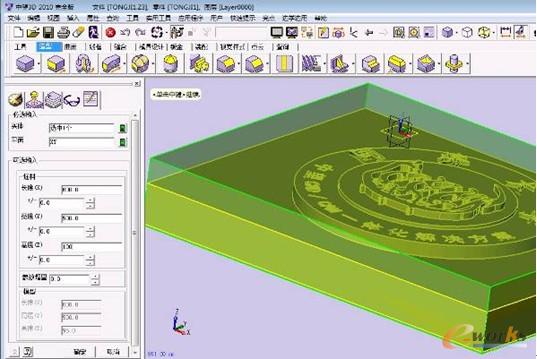

（3）修改配料高度高度（Z）100。

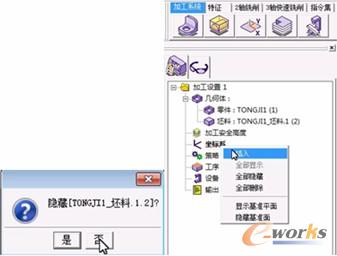

（4）是否隐藏配料。（是否都可以）

（5）右键坐标系插入。

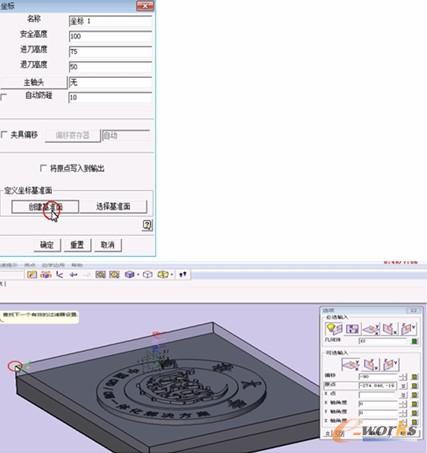

（6）创建基准面。

（7）点选原点。

（8）点选X点。

（9）选择X角度180°确定。

（10）确定坐标系。

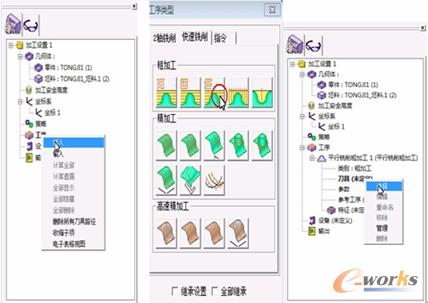

（11）插入工序。

（12）工序类型-快速铣削-平行铣削。

（13）选择刀具。

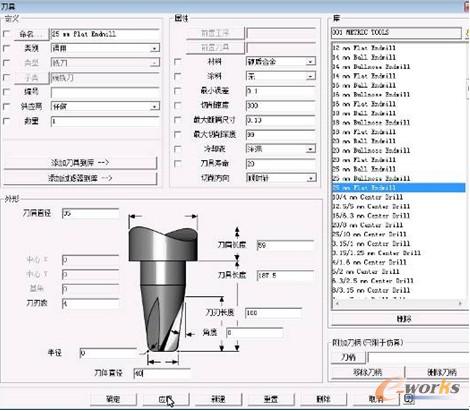

（14）选择25mm Flat Endmill 道具直径改40.应用。

（15）右击参数进行编辑。
