鞋业建模应用：三维CAD快速绘制高跟鞋

    在全球制鞋业中，中国制鞋业可谓异军突起，是全球最大的鞋类生产国和出口国。然而随着全球化距离的日益缩小，以及竞争的不断加强，制鞋业也面临了创新不足的短板，特别对鞋类产品设计提出更加苛刻的要求。在此过程主要的产品设计工具三维CAD（计算机辅助设计）软件，所起的作用尤为重要，直接影响企业的工作效率与时间成本。本文用三维设计中望3D举例演示说明如何快速三维建模绘制鞋业产品高跟鞋，轻松解决灵活设计与节省企业时间成本。

    本文高跟鞋绘制为例，主要应用了三维设计中曲面功能部分，三维CAD中望3D是一款混合建模三维 CAD 设计软件，它集实体和曲面建模技术为一体，是鞋模创新设计的利器。用中望3D绘制后的曲面平滑，体现了其曲面功能的强大，本教程提供了对鞋类产品的设计思路，若举一反三，则能设计出形态各异的鞋，希望能对广大鞋类设计师有所启发。下面请看利用三维设计软件中望3D如何进行灵活快速的建模设计。

用中望3D快速建模绘制高跟鞋

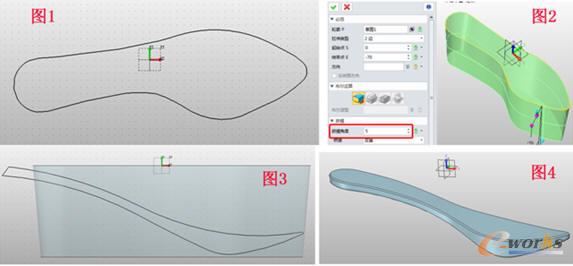

    第一步，在中望3D的XY面插入草图1，绘制图1所示的鞋底形状；拉伸草图1，注意有一定的拔模角度，如图2；在XZ面插入草图2，绘制图3所示的图形，即鞋底的侧面形状；选择拉伸的交运算拉伸草图2，效果如图4。

设计鞋底形状

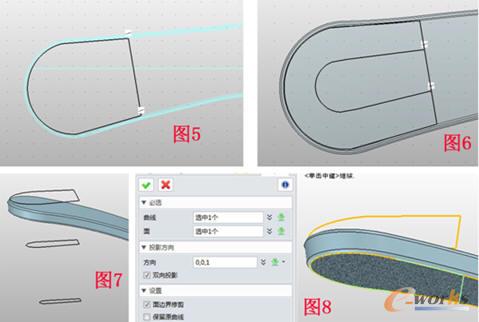

    第二步，在XY面插入草图3，绘制图5所示的图形；再次在XY面插入草图4，绘制图6所示的图形；退出草图，点击造型——移动——动态移动，把草图4向下移动一定的距离，同理再绘制出鞋跟的底部轮廓并向下移动直至与鞋底的脚掌部分持平，如图7所示；点击线框——投影到面，将草图3投影到鞋底的下侧，投影方向为Z轴，如图8。

绘制鞋跟底部轮廓
